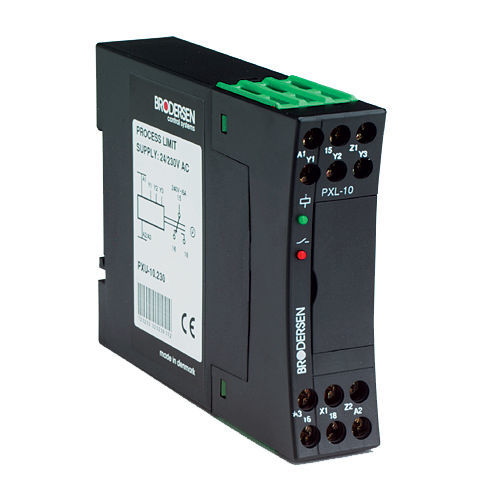

Convertisseur/isolateur de signal PXL-10

4-20 mAsur rail DIN

Relais de seuil pour la surveillance ou la commande de types courants de signaux de processus. Le signal de process à surveiller est sélectionné sur la face avant et la valeur de seuil est également réglée par un potentiomètre de consigne sur la face avant du relais. Lorsque le signal d'entrée atteint le seuil plus l'hystérésis, le relais de sortie est excité. Lorsque le signal d'entrée chute et dépasse le seuil, moins l'hystérésis, le relais est désexcité. L'hystérésis est réglable sur le devant, ±0,5 - 20%. Par cerclage de 2 bornes, le relais peut être inversé. Une LED rouge indique si le relais est excité. Il existe également une fonction de verrouillage où le relais reste sous tension après la mise sous tension, quelle que soit l'entrée, jusqu'à ce que le cavalier de verrouillage ou la tension de service soit déconnecté. Généralement utilisé dans les circuits de sécurité. Caractéristiques &bull ; Entrée 0 - 5V/0-10V/-10-+10VDC/0-20/4-20mA en une version. &bull ; Consigne réglable. Hystérésis réglable ±0,5-20%. &bull ; Verrouillage automatique (Loquet). &bull ; Inversion de la fonction relais. &bull ; Sortie SPDT. &bull ; Tension de fonctionnement 24VDC, 24/115VAC ou 24/230VAC
