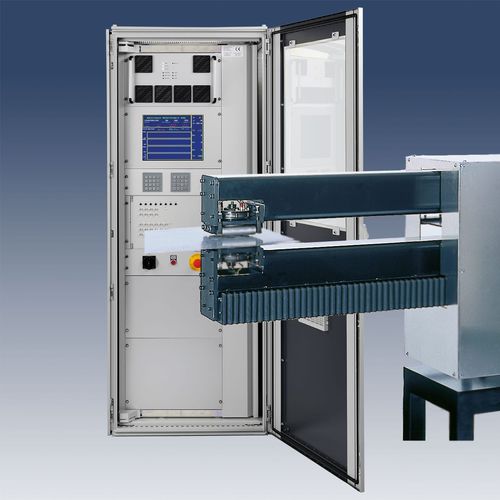

Instrument de mesure d'épaisseur en ligne TGD

magnétique

- Système de mesure de l'épaisseur et du profil pour utilisation dans les lignes de production - Pour bandes et tôles laminées à froid et à chaud - Procédure de mesure sans contact - Haute précision et temps de réponse courts - Selon le système, il est possible de mesurer d'un seul côté ou des deux côtés Principe de fonctionnement Procédé de mesure électromagnétique performant pour le contrôle de la qualité des bandes et tôles laminées à froid et à chaud. Évaluation rapide des valeurs mesurées et haute précision. Utilisation dans des conditions extrêmes, mesures non affectées par les émulsions, les lubrifiants, la poussière, etc. Capteur de mesure avec bobine d'excitation et bobine de mesure. Avec le matériau à mesurer, elles forment un transformateur dont la bobine d'excitation est l'enroulement primaire et la bobine de mesure l'enroulement secondaire. Le courant électrique est fourni à l'enroulement primaire au moyen d'un courant alternatif triangulaire à haute performance ; la tension induite sur l'enroulement secondaire est standard pour l'épaisseur du matériau à mesurer. En fonction de l'épaisseur nominale prescrite, l'amplitude et la fréquence du circuit primaire sont réglées de manière à ce que le matériau soit en haute polarisation. Mesure et évaluation par un système à microprocesseur en temps réel. Intégration des données acquises dans les systèmes QM.
