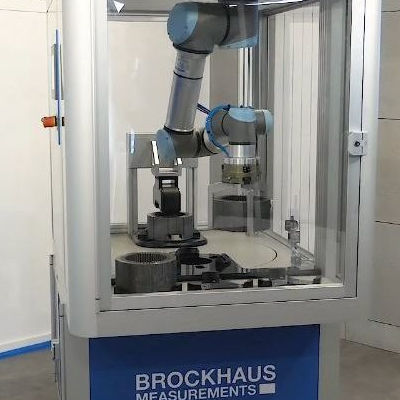

Système de test de stators BST-FA

pour rotorautomatique

-Testeur de stator entièrement automatisé -Contrôle de qualité à 100 % sur la ligne de production -Temps de cycle court -Propriétés magnétiques relatives du stator testé -Haute précision de répétition -Logiciel MPG Expert de BROCKHAUS® pour la mesure, la présentation et l'intégration dans les systèmes de gestion de la qualité Principe de fonctionnement Le système de mesure automatisé mesure des piles de stator et de rotor de taille définie et permet un test à 100% dans une ligne de production automatisée. Le logiciel compare les résultats mesurés avec une valeur de référence et les mauvaises piles peuvent être triées automatiquement. En général, la perte de puissance et/ou la perméabilité sont mesurées à un certain point de travail (valeur de polarisation). Le cycle de mesure dure de 3 à 15 secondes. Capteur de noyau de stator et de rotor pour mesurer les propriétés magnétiques sur un spécimen de test défini pour un contrôle de qualité à 100%. Le capteur doit être connecté au système de mesure MPG 200D-BST-FA. La pile de stator sera positionnée par un système de manipulation (non compris dans la fourniture) dans la position de mesure correcte. Ensuite, un support en forme de U avec des enroulements primaires (excitation) et secondaires (détection) se déplace dans le stator et entre en contact avec le côté opposé. La mesure commence automatiquement.
