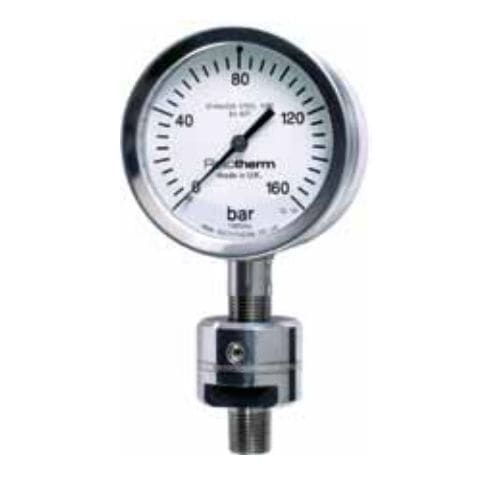

Séparateur à membrane avec fixation par bride DSU

avec raccord filetépour manomètrede process

L'installation d'un joint à membrane sur un manomètre est recommandée lorsque le fluide à mesurer est très visqueux, contient des solides en suspension ou est potentiellement corrosif pour le tube de Bourdon. Les unités d'étanchéité sont normalement connectées directement au manomètre, mais la connexion peut se faire par capillaire flexible, ce qui les rend idéales pour l'indication de la pression à distance. Le capillaire flexible peut être utilisé pour faciliter l'installation d'un manomètre en surface ou sur un panneau. La longueur maximale du capillaire est de 5 mètres. La pression est transmise de l'unité d'étanchéité à membrane au tube de Bourdon par un fluide de remplissage approprié, dont le choix assurera la compatibilité avec le procédé et la température du procédé. Lorsque l'on sait que l'instrument sera utilisé dans des procédés soumis à des températures extrêmes, la température au point de prélèvement doit être indiquée au moment de la commande. Les unités d'étanchéité à membrane peuvent être montées directement ou à distance sur les types de manomètres Rototherm : SPG, RPG, DMC, SPGA et Tourelle. Les joints de type A sont entièrement soudés et conviennent donc mieux aux applications qui n'impliquent pas de viscosité aux applications qui n'impliquent pas de fluides visqueux, de solides en suspension ou de liquides cristallisants.
