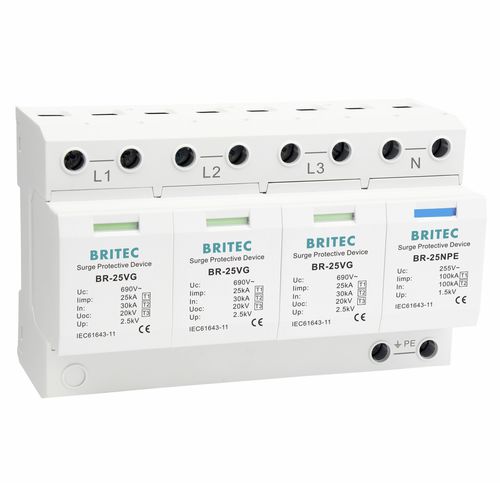

Parafoudre de type 1 BR-25VG 3+1 series

de type 2de type 3classe I

Les parafoudres BR-25VG répondent aux exigences des classes I et II selon la norme IEC 61643-11. Composants puissants, adaptés à tous les types de systèmes d'alimentation courants. Affichage visuel de l'état. L'appareil est conçu pour être utilisé entre la zone O et la zone 1 (conformément à la définition de la zone de protection contre la foudre de la norme IEC62305-4). Disponible avec une signalisation à distance en option. Montage simple sur rail standard. L'utilisation de varistances à haute performance permet un temps de réponse rapide et un faible niveau de protection. Application : - Ces dispositifs protègent les systèmes de consommation à basse tension contre les surtensions. - Ils s'appliquent à la protection contre la foudre du réseau électrique dans les zones à haut risque de foudre (LPZ0B ou interface entre LPZ0B et LPZ1). - Appliqué dans les SPD modulaires de classe I + classe II (classe B + C) pour les systèmes d'alimentation TT et TN-S. Installation : - L'alimentation doit être coupée avant l'installation. Les opérations sous tension sont interdites. - Il est recommandé de connecter un fusible ou un disjoncteur en série à l'extrémité avant de la protection contre les surtensions. - Le SPD est installé en parallèle à l'extrémité de l'entrée de l'alimentation électrique de la boîte de distribution du bâtiment ou de la salle d'équipement. Le produit est installé dans le type de rail de guidage. Si les conditions le permettent, le mode de connexion Kevin peut être adopté. - Lors de l'installation, connectez l'appareil conformément au schéma d'installation, où L est la ligne de phase, N est la ligne neutre et PE est la ligne de terre. Ne déconnectez pas l'appareil par erreur. Une fois l'installation terminée, mettez le disjoncteur automatique sous tension et vérifiez si l'état de fonctionnement est normal. - Lorsque le SPD est en service, vérifiez régulièrement l'état de la fenêtre d'affichage des défauts.
