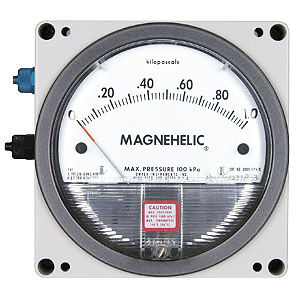

Manomètre différentiel M2000/2300-U150

analogiquemuralIP54

Les manomètres différentiels MAGNEHELIC de la série 2000 sont particulièrement adaptés à la mesure de pressions positives, négatives (vide) ou différentielles dans une plage de 60 Pa à 30 kPa, et dans une plage de 30 Pa à 10 kPa pour l'indication du point zéro moyen. A l'exception des manomètres avec les plages 0-60 Pa et 0-100 Pa qui doivent toujours être monté en position verticale, d'autres jauges peuvent être montées dans n'importe quelle position, de la verticale à l'horizontale. Toutefois, ils doivent être remis à zéro après l'installation. Le cœur du manomètre différentiel M2000 est un accouplement magnétique entre la membrane et l'aiguille. Une membrane avec joint torique intégré sépare les deux compartiments de pression. Le mouvement de la membrane est transmis par une liaison rigide à un ressort à lame spécialement adapté à la plage de mesure respective. Sur l'extrémité flexible du ressort est monté un petit aimant permanent qui dévie l'aiguille fixée sur un arbre en spirale ferromagnétique sur un palier en saphir. Boîtier plastique U150 pour montage en saillie. Les manomètres différentiels M2000 Magnehelic peuvent être intégrés dans un boîtier plastique (U150) pour montage en surface. Le boîtier plastique U150 se compose de deux parties : La partie avant abrite le manomètre Magnehelic 2000 et est prête à être raccordée. La partie arrière est facilement utilisable pour le montage sans contre-pièce frontale au point de mesure respectif à l'aide de boulons à tête cylindrique M4. La pièce avant avec le manomètre n'a pas besoin d'être montée sur la partie arrière déjà fixée avant la mise en service. Pour les plages de mesure de la Manomètres à pression différentielle magnético-magnétique et pour les caractéristiques techniques, se reporter à la fiche technique de la série 2000.
