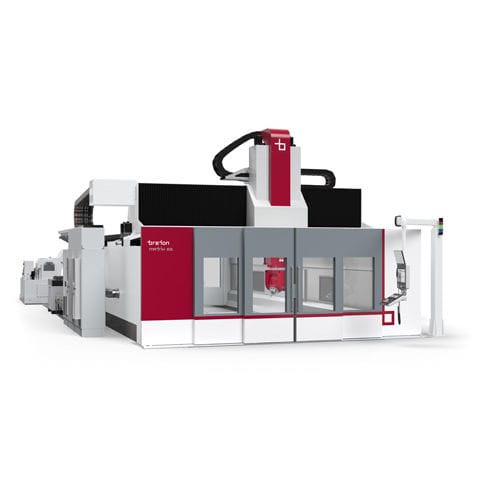

Centre d'usinage CNC 5 axes Matrix E3
verticalà portiquepour acier

Centre d'usinage CNC 5 axes - Matrix E3 - Breton SpA | Advanced technologies and materials - vertical / à portique / pour acier
Centre d'usinage CNC 5 axes - Matrix E3 - Breton SpA | Advanced technologies and materials - vertical / à portique / pour acier
Centre d'usinage CNC 5 axes - Matrix E3 - Breton SpA | Advanced technologies and materials - vertical / à portique / pour acier - image - 2
Centre d'usinage CNC 5 axes - Matrix E3 - Breton SpA | Advanced technologies and materials - vertical / à portique / pour acier - image - 3
Centre d'usinage CNC 5 axes - Matrix E3 - Breton SpA | Advanced technologies and materials - vertical / à portique / pour acier - image - 4
Centre d'usinage CNC 5 axes - Matrix E3 - Breton SpA | Advanced technologies and materials - vertical / à portique / pour acier - image - 5
Centre d'usinage CNC 5 axes - Matrix E3 - Breton SpA | Advanced technologies and materials - vertical / à portique / pour acier - image - 6
Centre d'usinage CNC 5 axes - Matrix E3 - Breton SpA | Advanced technologies and materials - vertical / à portique / pour acier - image - 7
Centre d'usinage CNC 5 axes - Matrix E3 - Breton SpA | Advanced technologies and materials - vertical / à portique / pour acier - image - 8
Centre d'usinage CNC 5 axes - Matrix E3 - Breton SpA | Advanced technologies and materials - vertical / à portique / pour acier - image - 9
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Structure
à portique
Matière usinée
pour aluminium, pour acier, pour alliage léger, pour composites
Nez de broche
HSK A-63
Fonction associée
de fraisage
Applications
pour l'industrie automobile, pour pièce de grande dimension, pour l'industrie du moule, pour l'aérospatiale
Autres caractéristiques
à grande vitesse, de haute précision
Vitesse de rotation

16 000 rpm, 18 000 rpm, 24 000 rpm, 28 000 rpm
(100 531 rad.min-1, 113 097 rad.min-1, 150 796 rad.min-1, 175 929 rad.min-1)

Description

Centre d'usinage vertical à portique modulaire à 5 axes, hautement dynamique et de grande précision Il est issu de choix techniques attentifs qui associent la poussée et la robustesse à la dynamique et à la précision afin d'obtenir des performances idéales dans les opérations de dégrossissage à grande vitesse d'avance, de semi-finition et de finition sur des pièces de grandes dimensions en acier, alliages légers ou matériaux composites spéciaux. Force, vitesse et précision supérieure Le grand avantage est de disposer de plusieurs capacités de production en une seule solution : dégrossissage, semi-finition, finition, mesurage, contrôle et vérification de la surface. Une conception minutieuse et l’optimisation structurelle soutenues par le jumeau numérique ont donné naissance à un centre d'usinage qui combine la force et la robustesse requises dans les phases de dégrossissage avec la vitesse et la précision requises dans la phase de superfinition. Les moteurs Dual Drive (à double entraînement) sur les 3 axes linéaires, associés à des systèmes pignon-crémaillère et à des règles de mesure avec codeur, constituent la meilleure solution pour obtenir vitesse de déplacement, force de poussée et précision extrême. Coûts d'installation et d'exploitation réduits au minimum L'utilisation d'une installation de lubrification avancée permet d’éliminer la saleté, les taches sur les pièces, les vapeurs dangereuses et de réduire les coûts de maintenance et d'exploitation. En outre, la centrale hydraulique Rexroth CytroPac permet de réduire les consommations grâce à la gestion variable de la pression.
