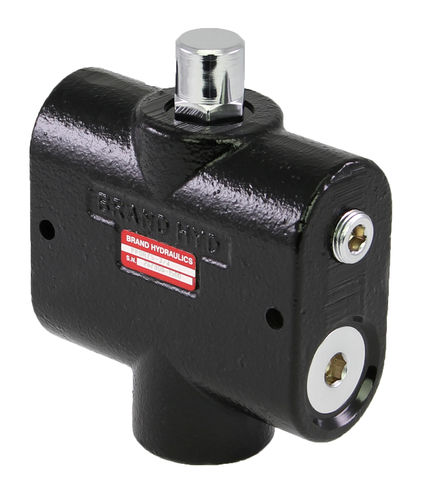

Soupape de décharge hydraulique POR75 series

à clapet

La soupape de sûreté pilote réglable de marque maintient la même pression de rupture à bas et haut débits. Lorsque la pression réglée est dépassée, un clapet de décharge s'ouvre et permet à une petite quantité de fluide de pilotage de s'échapper d'une chambre à l'extrémité du tiroir principal. L'échappement de l'alimentation de la veilleuse provoque le déplacement du tiroir principal et ouvre ainsi un passage qui permet au volume principal de fluide sous pression de s'échapper vers le réservoir sans passer par le dispositif de décharge à clapet. Plus le débit de la pompe est élevé, plus le tiroir se déplace pour agrandir l'ouverture du réservoir.
