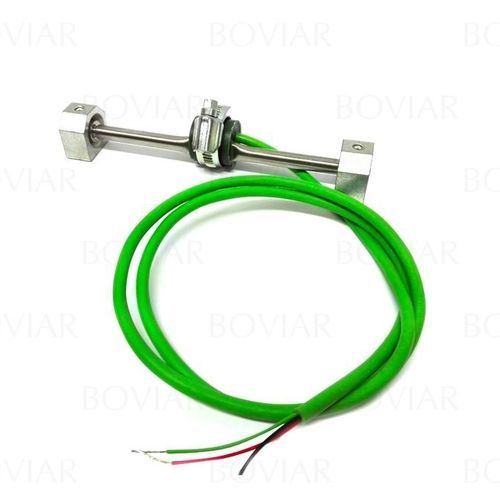

Jauge de contrainte à résistance ECV-SA/CLS

électromagnétiquenumériqueà fil vibrant

QUE FAIT-ELLE ? La jauge de contrainte à fil vibrant ECV permet de détecter les déformations d'éléments structuraux tels que : les pieux de fondation, les dalles, les diaphragmes, les cloisons, les barrages, les revêtements de tunnels ou plus généralement les structures porteuses. Cette jauge de contrainte peut travailler indifféremment en traction et en compression et, étant étanche, elle peut être appliquée à l'extérieur sur des structures métalliques sollicitées ou noyée dans des coulées de béton pour des mesures de contraintes. ATOUTS Fiabilité, même pour une surveillance à long terme ; Haute précision et résolution ; Thermistance intégrée ; Degré de protection IP68 ; Résistant aux surtensions ; Possibilité de transmettre le signal même sur de longues distances (immunité aux perturbations électromagnétiques externes) ; Les jauges de contrainte à fil vibrant sont constituées d'un fil d'acier tendu entre deux disques. Les extrémités du fil sont ancrées pour assurer une excellente stabilité à long terme. Une bobine électromagnétique (séparable du capteur) placée à proximité de la corde induit des vibrations qui sont ensuite converties en signaux électriques dont la fréquence est inversement proportionnelle à la longueur de la corde. Les variations de longueur de la corde, dues à la charge ou à la déformation à laquelle est soumis l'élément de la structure examinée, modifient la fréquence du signal dont la mesure, exprimée en microcontrainte (µε) ou dans d'autres unités de mesure disponibles, s'effectue par l'intermédiaire d'une unité de lecture numérique. La déformation est donc liée aux variations de la fréquence de résonance de la corde vibrante, fréquence qui est ensuite détectée par une unité de lecture/acquisition, de sorte que les variations de longueur, de résistance ou de température du câble de connexion ont un effet négligeable sur le signal,
