Jauge de déformation mécanique DEMEC

numériqueélectroniquelinéaire

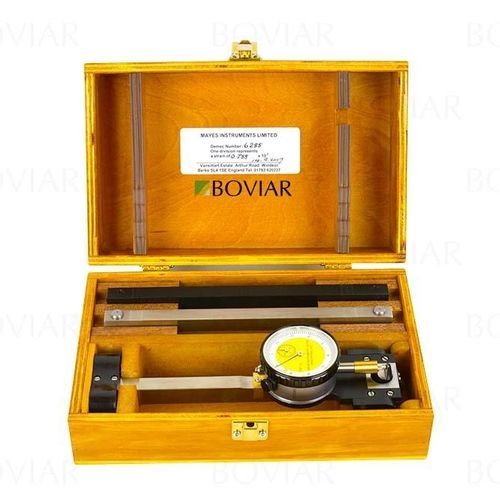

Qu'est-ce que c'est ? Le déformomètre DEMEC est un instrument amovible, très précis et reproductible, qui permet de mesurer les déformations et les déplacements linéaires. Points forts Disponible en version analogique et numérique Sa conception ergonomique et sa légèreté facilitent les opérations de mesure. Large gamme de bases de mesure (de 50 à 2 000 mm) Le déformomètre est constitué d'une barre d'invar qui, grâce à son faible coefficient de dilatation thermique (environ 10 -6 K -1 en longueur, un dixième de l'acier), est utilisée pour les dispositifs mécaniques de précision. Haute précision et résolution (jusqu'à ± 3 * 10 -6 microstrain) Description Le déformomètre se compose d'une barre d'invar aux extrémités de laquelle sont montées deux têtes équipées de pointes coniques, l'une des têtes étant fixe, tandis que l'autre est libre de tourner d'un certain degré autour d'un couteau spécial. Les pointes coniques de l'instrument doivent être positionnées dans les petits trous des repères spéciaux en acier inoxydable déjà appliqués, à l'aide du gabarit fourni, sur la structure à contrôler avec un adhésif approprié. Les lectures indiquées sur le micromètre se réfèrent au mouvement de la tête rotative résultant d'un éventuel déplacement des repères dû aux déformations et doivent être comparées aux valeurs initiales du zéro. Instrument de haute précision pour la mesure des déformations linéaires sur les structures en béton et en maçonnerie, avec une large gamme de bases de mesure (de 50 à 2 000 mm). Il est également disponible dans la version numérique qui intègre un comparateur numérique d'une résolution de 0,001 mm, équipé d'un dispositif de mise à zéro pour la gestion des données statistiques. Le comparateur électronique, alimenté par des piles, peut être connecté à un processeur de données pour l'enregistrement et l'analyse des lectures détectées.
