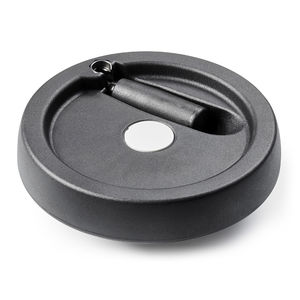

Volant de commande C970

pleinà poignée escamotableen polyamide

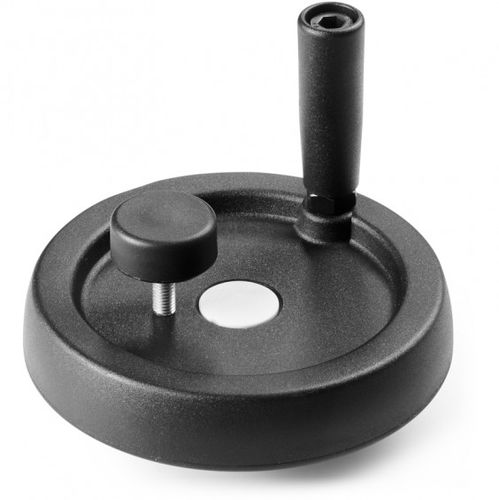

C970 - VOLANTS DE MANŒUVRE PLEIN AVEC MANCHE ROTATIF ET VOLANT DE FIXATIONMATÉRIAU:Polyamide renforcé et stabilisé.Résistant aux huiles et aux graisses.SURFACE:Satinée.COULEUR:Noir (RAL 9011).BOUCHON CENTRAL:Polyamide gris (RAL 7035 cod. 13).INSERT PRINCIPALE:Douille percée passante en acier galvaniséavec tolérance H10.INSERT LATÉRALE:Douille filetée passante en laiton.MANCHE LATÉRAL:Manche rotatif art. M144 (page M-08).VOLANT DE FIXATION:Vol. cylindrique noire Ral 9011 art.G793-36 avec goujon fileté (page G-12).ATTENTION: LES DIMENSIONS R ET Q2 DU VOL. DE SERRAGE DOIVENT ÊTRE CHOISIES PAR LE CLIENT ENfunction des dimensions de la machina sur la quelle sera appliqué le volant plein.Pour tout éventuel système de fixation, exécution de languettes ou de trous carrés, veuillezconsulter les notes techniques qui accompagnement le catalogue.VERSION SPÉCIALES:• Sur demande et pour quantités, les inserts peuvent être réalisés avec diamètre du trou d1 selon dessin spécial.• Sur demande et pour quantités, les inserts peuvent être réalisés en un matériau/revêtement différent.Version avec the douille ec acier galvanisé avec trou tolérance H10
