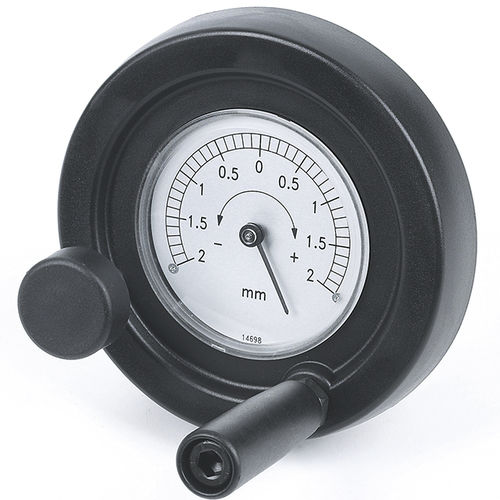

Volant de commande K903

pleinavec indicateurà poignée escamotable

Matériel : Polyamide renforcé et stabilisé. Résistant aux huiles et aux graisses. Surface : Satin. La couleur : Noir (RAL 9011). Insertions : Plaquette en acier zingué avec alésage lisse traversant, (tolérance d'alésage H10). Indicateur montable Utilisez les indicateurs de gravité modèles K650 ou K660. L'indicateur ne peut être utilisé qu'en position verticale (axe horizontal de la machine). L'indicateur et sa vis sans tête de fixation (d7) doivent être achetés séparément. Pour plus d'informations sur les indicateurs, voir les pages relatives aux articles K650 et K650. (*) Avec l'adaptateur KS08050.T01, vous pouvez monter l'indicateur K650080. Insertion latérale : Insert droit percé d'un trou fileté en laiton. Poignée latérale : Poignée tournante article M144. Bouton de verrouillage : Volant cylindrique G793-36 avec goujon fileté]. Noir (RAL 9011). ATTENTION : la dimension Q2 du volant de serrage doit être choisie par le client en fonction des dimensions de la machine sur laquelle le volant est appliqué. Pour le modèle K903-130, le volant de serrage est remplacé par l'écrou papillon L751-32. Réparer : Pour le système de fixation, ou l'exécution des trous de clavette ou des trous carrés, veuillez vous référer aux notes techniques jointes au catalogue. LES DEMANDES SPÉCIALES : Sur demande et avec un minimum de 50 pièces, les inserts peuvent être fournis avec un trou d1 avec tolérance H7 et une finition en oxyde noir. Ajoutez les lettres ZB au code standard. Exemple : K903100.T050D1001PZB. Il est possible de fournir les inserts avec un alésage d1 selon la conception du client, sur demande et pour des quantités. Il est possible de fournir les plaquettes dans différents matériaux et finitions de traitement, sur demande et pour des quantités. L'indicateur doit être commandé séparément. Sur demande et pour des quantités, le siège de l'indicateur peut être ajusté.
