Guidage linéaire à billes NRII MWA-BLS series
15 mm12 mm9 mm

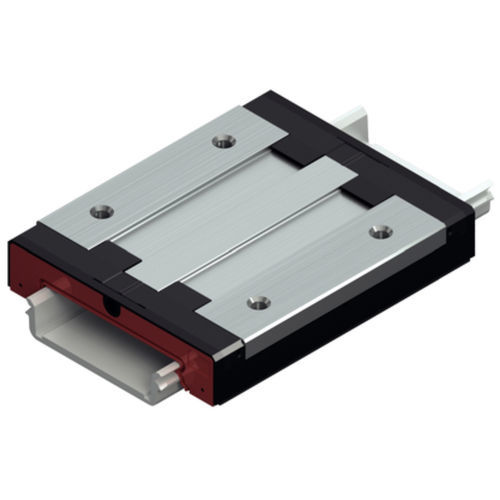

Guidage linéaire à billes - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm
Guidage linéaire à billes - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm
Guidage linéaire à billes - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à billes
Taille
15 mm, 12 mm, 9 mm
Autres caractéristiques
en acier, de précision, miniature, résistant à la corrosion, large
Longueur de rail

51 mm, 59,5 mm, 74,5 mm
(2,01 in, 2,34 in, 2,93 in)

Largeur de rail

30 mm, 40 mm, 60 mm
(1,18 in, 1,57 in, 2,36 in)

Charge

5 590 N, 8 250 N, 14 085 N

Vitesse

3 m/s
(9,8 ft/s)

Accélération

Max: 250 m/s²
(820,2 ft/s²)

Min: 0 m/s²
(0 ft/s²)

Température de fonctionnement

Max: 80 °C
(176 °F)

Min: -10 °C
(14 °F)

Taille**

9 mm, 12 mm, 15 mm
(0,35 in, 0,47 in, 0,59 in)

Description

Le guide à billes en exécution miniature possède les propriétés suivantes: Taille de construction 9 Modèle BLS: Largeur = large, longueur = long, hauteur = standard Corps du chariot de guidage en acier résistant à la corrosion Classe de précharge C1: Faible précharge Classe de précision H: Élevée Sans cage à billes Première lubrification et sans conservation Graisse pour roulements à billes Dynalub 520 Sans élément à rapporter à gauche (bord de butée avant) Sans élément à rapporter à droite (bord de butée avant) Avec ouvertures de relubrification Corps du chariot de guidage en version standard Longueur totale du chariot de guidage = 51 mm Construction interchangeable: Les chariots de guidage et les rails de guidage peuvent être combinés entre eux dans chaque précision. • Classes de précision P, H et N • Trous de relubrification disponibles • Fonctionnement silencieux et souple grâce à la conception optimale de la recirculation et du guidage des billes • Remplacement sans problème grâce au maintien des billes
