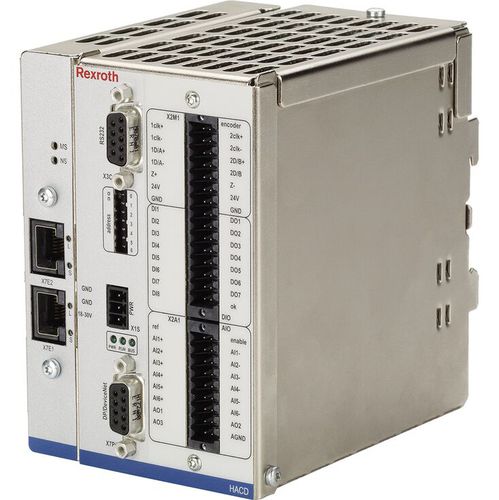

Contrôleur de mouvement pour vanne proportionnelle VT-HACD-3-2X series

2 axeshydrauliquenumérique

Le produit souhaité n'est plus dans notre gamme actuelle. Alternative de produit possible VT-HMC (RD30239). Entrée pour les systèmes de mesure de position numériques (2 x SSI ou 1 x incrémental) 6 entrées analogiques, tension (±10 V, 0…10 V) et courant (4…20 mA) commutables via logiciel, résistance d'entrée de AI1 > 10 MΩ 3 sorties analogiques, 1x commutable tension(±10 V, 0…10 V) ou courant (0…20 mA, 4…20 mA), 2x tension (±10 V) Nombreuses possibilités de combinaison de signaux et de commutation Entrée de validation et sortie OK 8 entrées numériques 7 sorties numériques, configurables Fonction de rampe paramétrable 32 blocs avec consignes, vitesses et paramètres de régulation Adaptation à un entraînement hydraulique par adaptation des surfaces, correction de courbe caractéristique, compensation de recouvrement, logique de vitesse résiduelle et correction du point zéro +10 V sortie de tension de référence Interface sérielle RS232 Jusqu'au 32 électroniques de réglage pour le paramétrage et le diagnostic peuvent être interconnectés via un bus local L'électronique de régulation VT-HACD-3-2X est un module, qui est monté sur un profilé chapeau. Un microcontrôleur commande l'ensemble des opérations, effectue des adaptations et des enchaînements et réalise les circuits d'asservissement. Les données relatives à la configuration, aux consignes et aux paramètres sont enregistrées dans une mémoire FLASH non volatile.
