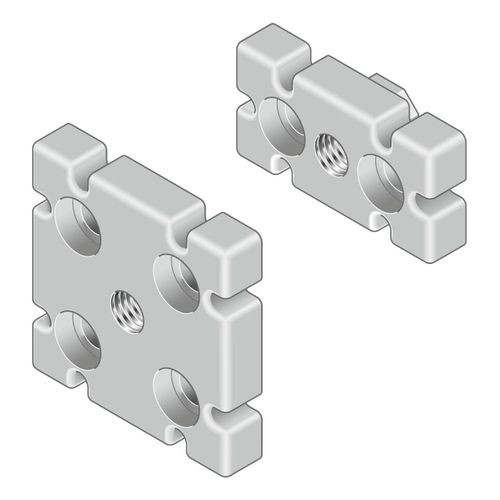

Plaque d'appui modulaire 3842536562à rainurerectangulairematière
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- modulaire, à rainure
- Forme
- rectangulaire
- Autres caractéristiques
- matière
Description
Plaque 40x80
Pour la fixation de pieds articulés à des profilés sans alésage central
Pour utilisation comme connecteur en T ou liaison terminale
Usinage des profilés : Taraudage dans l'alésage central de profilé
Caractéristiques du produit -
Rainure profilée - 8; 10
ESD - oui
Taille du filetage - M12
Dimension [l1] [mm] - 40
Dimension [L3] [mm] - 15
Dimension [L1] [mm] - 80
Dimension [L2] [mm] - 40
Désignation brève du produit - 40x80
Force F [N] - 10000
Fourniture - Matériel de fixation (FS) inclus
Poids [kg] - 0.144
