Moteur AC 270 DHT

asynchrone300 V...800 Vmultipolaire

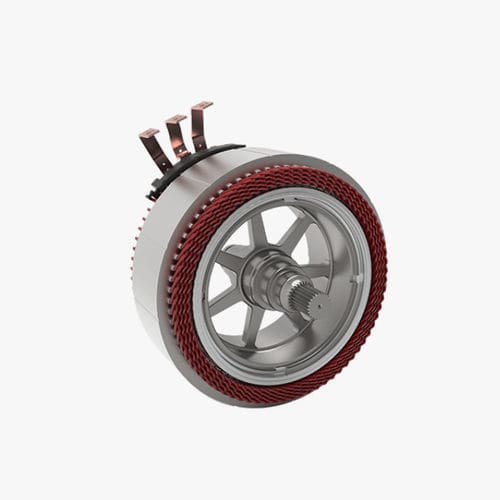

Le générateur dédié 270 DHT/ Range Extender utilise la dernière technologie d'enroulement en épingle à cheveux. Sa structure comprend 24 pôles, 72 fentes, 8 couches par fente et la couche intérieure est concentrique. Il annule la ligne transversale entre les couches, peut facilement passer de 2 branches à 4 branches et éliminer le courant de circulation entre les branches internes du moteur, ce qui est propice à la sérialisation des produits. La tension de fonctionnement est comprise entre 300 et 800 V, le couple nominal entre 100 et 200 Nm, la puissance nominale entre 40 et 80 kW et la vitesse de fonctionnement maximale de 6 000 tr/min. Les méthodes de refroidissement sont l'eau et l'huile. Il peut être utilisé dans les générateurs DHT coaxiaux et les générateurs Range Extender.
