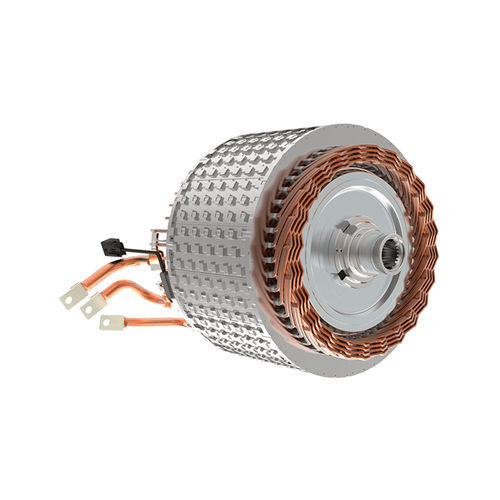

Moteur AC 220
synchrone300 V...800 Và aimants permanents

moteur AC
moteur AC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

AC/DC
AC
Type
synchrone
Voltage
300 V...800 V
Construction
à aimants permanents
Nombre de pôles
multipolaire
Refroidissement
refroidi par eau, refroidi à l'huile
Puissance

Max: 300 kW
(407,886 hp)

Min: 135 kW
(183,549 hp)

Couple

Max: 450 Nm
(331,903 ft.lb)

Min: 250 Nm
(184,3905 ft.lb)

Vitesse de rotation

18 000 rpm
(113 097,34 rad.min-1)

Description

Le moteur synchrone à aimant permanent 220 utilise la dernière technologie de bobinage en épingle à cheveux. Sa structure comprend 8 pôles, 48 fentes, 8 couches/fentes et la couche intérieure est concentrique. Il annule la ligne transversale entre les couches, peut facilement passer de 2 branches à 4 branches et éliminer le courant de circulation entre les branches internes du moteur, ce qui est propice à la sérialisation des produits. La tension de fonctionnement est comprise entre 300 et 800 V, le couple entre 250 et 450 Nm, la puissance entre 135 et 300 kW et la vitesse maximale de 18 000 tr/min. Les méthodes de refroidissement sont le refroidissement à l'eau et le refroidissement à l'huile. Dans l'application du refroidissement à l'huile, l'effet de refroidissement du stator du moteur peut être augmenté de plus de 15% grâce à la conception optimisée du circuit d'huile, et le coût du circuit d'huile peut être réduit en même temps.

---
