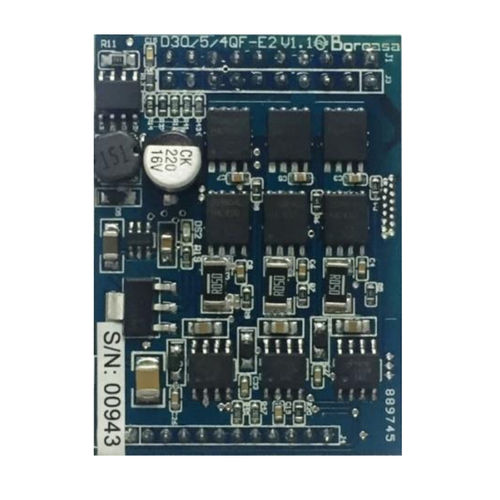

Commande de moteur avec contrôleur intégré D30/5/4QF-E2

BLDC

Données mécaniques : Poids:9g Dimensions (L x l x H):48 x 35 x 12,7 mm Connexions du moteur, bobinage 1 "U", bobinage 2 "V", bobinage 3 "W" Description générale : Le D30/5/4QF-E2 est un petit contrôleur numérique à 4 quadrants pour le contrôle des ventilateurs Boreasa sans balais jusqu'à 150 W. Il peut travailler avec des moteurs BLDC avec ou sans capteurs Hall. Ce pilote est conçu pour être intégré dans la carte électronique du client. Il est également compatible avec la carte d'évaluation Boreasa. Caractéristiques -Réglage de la valeur d'entrée par PWM ou tension analogique externe (0 ... +3,3 V) -Les paramètres peuvent être réglés par 4 entrées numériques externes (DigIN) -Double boucle de contrôle : Vitesse et courant -L'étage de sortie peut être activé ou désactivé -Limite maximale du courant de pointe de sortie réglable jusqu'à 10 A -La vitesse du moteur peut être surveillée par la sortie "FG" -Indication de l'état par la sortie "Ready" -Protection contre le blocage du moteur (limite de courant pour le moteur bloqué) -Bande de connexion standardisée, pas de 2,54 mm et 2 mm -Le mode courant fixe ou couple fixe configurable est optionnel -Si le driver fonctionne en mode 4-quadrants, un circuit doit être mis en place pour consommer l'énergie du frein Le driver fonctionne en mode boucle de courant (par défaut) ou boucle de vitesse (en option). Tous les paramètres de contrôle sont intégrés dans le logiciel du driver. Un courant de démarrage suffisant est nécessaire à partir de l'alimentation électrique lorsque le moteur (souffleur) monte en puissance. Le temps de montée en puissance sera prolongé si l'alimentation ne peut pas fournir suffisamment de courant. Pour les développements, Boreasa offre une carte d'interface/évaluation complète : la carte D30/5/4Q-M2 (non compatible avec la carte Boreasa D50/5/4Q-M2 lorsqu'elle fonctionne en mode 4 quadrants).
