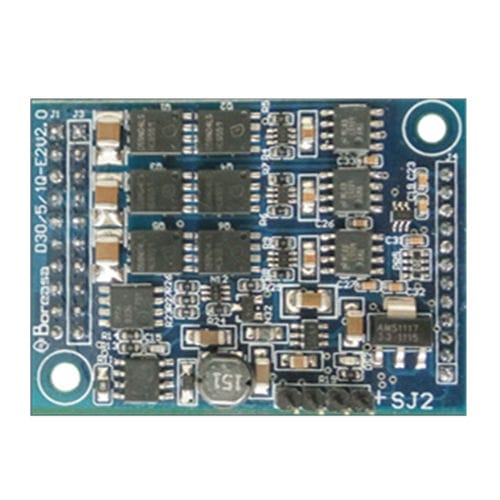

Commande de moteur avec contrôleur intégré D30/5/1Q-E2

BLDC

Microprocesseur:STM32F103C8T Efficacité : 95% Dimensions : 35 x 48 mm Fonctionnement de base : Boucle fermée (par défaut), Boucle ouverte (en option) Limitation de la puissance/du courant : Mode de fonctionnement avec limitation de la puissance ou du courant (configurable par l'utilisateur) afin que le variateur puisse continuer à fonctionner en toute sécurité lorsqu'il dépasse les limites de puissance/de courant prédéfinies. Par défaut, le courant est limité (10 A). Le D30/5/1Q-E2 est un petit driver numérique à 1 quadrant pour le contrôle des ventilateurs Boreasa sans balais jusqu'à 150 W, équipés de capteurs Hall numériques. Ce driver est conçu pour être intégré dans la carte électronique du client. Il est également compatible avec la carte d'évaluation Boreasa. Caractéristiques -Régulation numérique de la vitesse - fonctionne comme un régulateur de vitesse en "boucle fermée" -Vitesse maximale 60'000 rpm (moteur avec 1 paire de pôles) -Entrée de la valeur de réglage par PWM ou tension analogique externe (0 ... +3,3 V) -4 plages de vitesse différentes sélectionnables -Sens de rotation prédéfini par un signal numérique -L'étage de sortie peut être activé ou désactivé -Limite maximale du courant de sortie réglable jusqu'à 15 A -La vitesse du moteur peut être contrôlée par la sortie "FG" -Indication de l'état par la sortie "Ready" -Protection contre le blocage du moteur (limite de courant pour le moteur bloqué) fonctions de protection : protection contre les sous-tensions, les surtensions et les courts-circuits -Connecteur standardisé, pas de 2,54 mm et 2 mm -Une entrée analogique peut être utilisée pour détecter la température du moteur La conception robuste du contrôleur de vitesse PI constitue une base idéale pour une utilisation immédiate. Le module OEM, bon marché et miniaturisé, s'intègre sans problème dans de nombreuses applications Pour les développements, Boreasa propose une carte d'interface/évaluation complète : la carte D50/5/4Q-M2.
