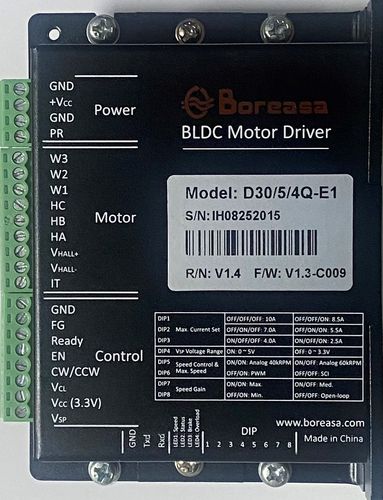

Commande de moteur avec contrôleur intégré D30/5/4Q-E1

BLDC

Le D30/5/4Q-E1 est un petit variateur numérique à 4 quadrants pour la commande de moteurs sans balais jusqu'à 150 W, équipés de capteurs numériques à effet Hall. L'algorithme de contrôle interne du variateur réalise le contrôle en boucle fermée de la vitesse du moteur. Microprocesseur : STM32F103C8T6 Rendement:93.2 Dimensions : 110 x 80 x 27 mm Poids : 200 g Fonctionnement de base : Boucle fermée (par défaut), Boucle ouverte (en option) Limitation de la puissance/du courant : mode de fonctionnement avec limitation de la puissance ou du courant (configurable par l'utilisateur) afin que le variateur puisse continuer à fonctionner en toute sécurité lorsqu'il dépasse les limites de puissance/de courant prédéfinies. Par défaut, le courant est limité (15 A). Caractéristiques -Tension d'entrée à large plage : 10,5-26V， -Contrôle numérique de la vitesse - fonctionne comme un contrôleur de vitesse à "boucle fermée" -Vitesse maximale 60'000 rpm (moteur avec 1 paire de pôles) -Entrée de la valeur de consigne par PWM ou tension analogique externe -2 gammes de vitesse différentes sélectionnables -Sens de rotation prédéfini par un signal numérique -L'étage de sortie peut être activé ou désactivé -Limite maximale du courant de sortie réglable jusqu'à 10 A -La vitesse du moteur peut être contrôlée par la sortie "FG" -Indication de l'état par la sortie "Ready" -Protection contre le blocage du moteur (limite de courant pour le moteur bloqué) fonctions de protection : protection contre la sous-tension, la surtension et les courts-circuits -Le régulateur shunt intégré est conçu pour limiter la tension d'alimentation du contrôleur. -Une entrée analogique peut être utilisée pour détecter la température du moteur
