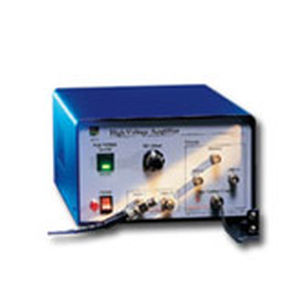

Driver de laser à modulation électro-optique 3211

Le model 3211 est un amplificateur de cheval de labour pour conduire les charges capacitives telles que les modulateurs électrooptiques (EO) à bande large et les capteurs piézoélectriques. Le model 3211 incorpore le haut-groupe-taux, technologie à haute tension d'opérationnel-amplificateur pour te donner l'opération linéaire extrêmement précise sur un éventail de tensions et de fréquences d'entrée. Le rendement de ±200-V balancera nos modulateurs à bande large d'ordre technique (pages 43, 45) par 180° de déphasage avec des largeurs de bande de jusqu'à 0.6 mégahertz. Le bruit de crête à crête de rendement est moins de 100 système mv dans une largeur de bande 1-MHz. Les commandes de panneau avant incluent un commutateur "Marche/Arrêt" facilement accessible et à haute tension et un C.C compensé dont place le niveau de rendement n'importe où - 200 V à +200 V, permettant à un modulateur d'amplitude d'ordre technique d'être polarisé pour des linéarités optimas sans composants additionnels. Deux entrées permettent à des signaux des sources séparées d'être additionnés et amplifiés. Deux sorties polarisées de +200 V et - 200 V permettent l'opération de simple-polarité pour les capteurs piézoélectriques et d'autres composants. Un résultat de moniteur fournit 1/30 de la tension de rendement pour l'affichage sur un oscilloscope.
