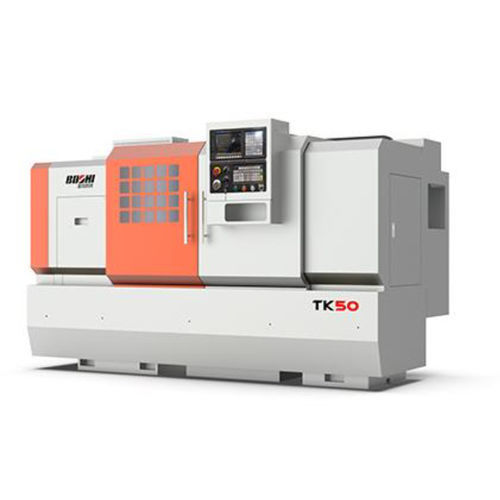

Tour CNC TK50 horizontal2 axesA2-8
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Orientation de la broche
- horizontal
- Nombre d'axes
- 2 axes
- Nez de broche
- A2-8
- Nombre d'outils
- 4 outils
- Système d'entraînement
- servo-motorisées
- Applications
- pour petites pièces
- Diamètre
280 mm, 500 mm
(11,02 in, 19,69 in)- Vitesse de rotation
Max: 2 500 rpm
(15 707,963 rad.min-1)Min: 30 rpm
(188,496 rad.min-1)- Longueur de la pièce
1 100 mm, 1 600 mm, 2 100 mm, 3 100 mm
(43 in, 63 in, 83 in, 122 in)- Diamètre de coupe maximale
500 mm, 3 501 mm
(20 in, 138 in)- Longueur de coupe maximale
1 000 mm, 1 500 mm, 2 000 mm, 3 000 mm
(39 in, 59 in, 79 in, 118 in)- Course X
275 mm
(11 in)- Course Z
235 mm
(9 in)- Avance rapide sur X
5 m/min, 6 m/min
- Avance rapide sur Z
6 m/min, 8 m/min
- Puissance nominale
15 kW
(20,4 hp)- Longueur hors tout
2 700 mm, 3 200 mm, 3 700 mm, 4 700 mm
(106 in, 126 in, 146 in, 185 in)- Largeur hors tout
1 500 mm
(59 in)- Hauteur totale
1 700 mm
(67 in)- Poids
2 800 kg, 3 200 kg, 3 600 kg, 4 600 kg
(6 173 lb, 7 055 lb, 7 937 lb, 10 141 lb)
Description
Le TK50 est un tour CNC facile à utiliser et entraîné par un servomoteur principal. Cette machine est dotée d'une structure de broche indépendante et produit une vitesse variable infinie. Contrôlé par la commande GSK, le tour possède deux axes contrôlables. Il peut effectuer automatiquement des opérations de tournage OD et ID, de tournage conique et en arc, de dressage, de filetage métrique et en pouces. Il convient au travail sur les mandrins et les arbres de lots moyens/petits à spécifications multiples, en particulier pour les pièces compliquées et de haute précision.
---
