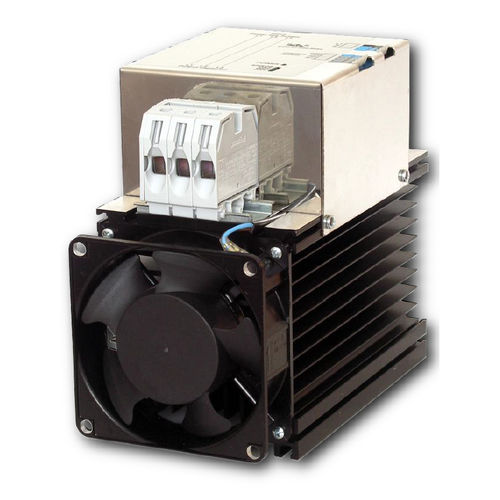

Module de commutation à thyristors CTU02

Les modules de commutation de thyristor CTU02 sont conçus pour PFC dynamique et hybride basé sur les condensateurs triphasés. Les modules CTU02 ont le changeur spécial de semi-conducteur dans chaque phase. En même temps que des contrôleurs FCR et GCR s'étendent ils peuvent atteindre la meilleure vitesse de la reconnexion jusqu'à 25 opérations par 1 seconde. La construction spéciale du module résout la tension déchargeant le problème ainsi que le condensateur triphasé peut être commuté encore juste après la séparation sans décharge antérieure. La commutation est réalisée chez Mme 10 de recevoir le signal du contrôleur de PF. Fonction les modules de commutation de fceThyristor de ctu CTU sont construits pour le changement des circuits de LC avec la partie capacitive actuelle (étapes désaccordées de compensation). L'avantage des modules de CTU comparant à la commutation classique de contacteur des étapes de condensateur est connexion immédiate de condensateur sans sa décharge précédente. C'est grâce possible à la construction spéciale qui s'assure que le condensateur est prêt pour une autre connexion juste après sa séparation précédente. La commutation du condensateur est réalisée à l'heure actuelle quand la différence entre la tension de condensateur et la tension de système avant que l'élément de changement soit égal à zéro. De cette caractéristique vient un autre avantage important et c'est réduction significative de pointes de courant. Les pointes de courant causent les perturbations qui peuvent affecter le fonctionnement approprié des appareils électroniques et peuvent sévèrement les endommager et même détruire. Plus loin plus, la vie des condensateurs est augmentée, parce que seulement le courant nominal traverse le circuit.
