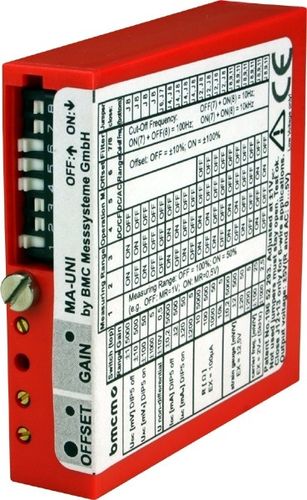

Amplificateur de signal MA-UNI

de tensionde courantde mesure

CARACTÉRISTIQUES - Bande passante de 10 kHz - Compatible 5B - isolation galvanique - pour U, I, R, ponts de mesure à jauges de contrainte et LVDTs (capteurs de distance inductifs) - 3 fréquences de coupure du filtre commutables - de nombreuses plages d'entrée commutables (max. ±10V) - réglable par potentiomètres - 4mA, 100µA DC, ±2.5V DC, ou 2V eff à 5kHz AC pour l'alimentation du capteur - DC ou AC découplé - brevet n° 196 52 293 - réutilisable pour d'autres tâches de mesure PARFAITEMENT CONDITIONNÉ. UNIVERSEL. L'amplificateur de mesure MA-UNI ajuste des signaux de différents types et tailles à l'entrée 5V d'un système d'acquisition de données PC. Avec une bande passante de 10 kHz, il est idéal pour les signaux dynamiques. Un polyvalent dans le conditionnement du signal pour optimiser les performances et la précision de votre système de mesure. 5B TECHNOLOGIE. STANDARD INDUSTRIEL. L'affectation des broches du module 5B correspond au standard du module 5B de Analog Devices et Burr Brown. Une broche 0EX supplémentaire a été introduite pour les capteurs nécessitant une alimentation unipolaire pour pouvoir être raccordés. MESURE. TOUT CE DONT TU AS BESOIN. Vous souhaitez mesurer la tension, le courant, la résistance ou la température (thermocouple) ? Avec le MA-UNI, tous les capteurs courants ainsi que les LVDT (fréquence porteuse) et les ponts de mesure (jauges de contrainte) peuvent bien entendu être directement raccordés. De nombreuses plages de mesure sont prévues pour un conditionnement optimal du signal. CLAIREMENT SÛR. En cas d'utilisation de plusieurs modules, les canaux sont isolés galvaniquement les uns des autres et du système DAQ. Ceci protège parfaitement l'ensemble du système contre les hauts potentiels et les interférences.
