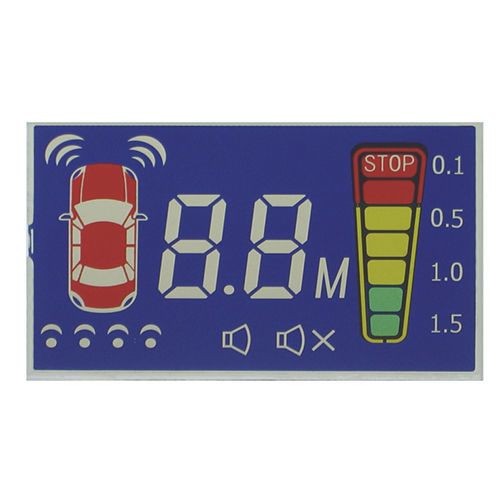

Panneau d'affichage LCD STN

couleurd'informationde position

Bien que les écrans LCD nématiques torsadés puissent être pilotés de manière multiplexée dans le temps pour augmenter les informations d'affichage, leur contraste et leur angle de vision sont limités. Pour obtenir des écrans plus multiplexés, la technologie Super Twist est appliquée. Les écrans LCD Super Twisted Nematic ont une torsion supérieure à 90 ° mais inférieure à 360 °. Actuellement, la plupart des écrans STN sont fabriqués avec une torsion comprise entre 180 ° et 270 °. Les angles de torsion plus élevés entraînent des courbes de seuil plus abruptes qui rapprochent les tensions d'activation et de désactivation. Les seuils plus élevés permettent d’atteindre des vitesses de multiplexage supérieures à 32. Dans ce type d’affichage, le matériau LC subit une torsion supérieure à 90 ° d’une plaque à l’autre; les valeurs typiques vont de 180 ° à 270 °. Les polariseurs dans ce cas ne sont pas montés parallèlement au LC à la surface mais plutôt à certains angles. La cellule ne fonctionne donc pas sur un principe de "guidage" de lumière, comme dans les écrans LCD nématiques à torsades, mais sur un principe de biréfringence. La position des polariseurs, l'épaisseur de la cellule et la biréfringence du LC sont soigneusement choisis pour donner une couleur particulière à l'état "off". En général, il s’agit d’un jaune-vert pour maximiser le rapport de contraste. Le LC dans la cellule est "super tordu", ce qui lui permettra d'utiliser un taux de multiplexage élevé. Au fur et à mesure que la torsion augmente, les molécules de LC situées au milieu de la couche sont alignées sur le champ électrique appliqué par des variations de tension plus faibles.
