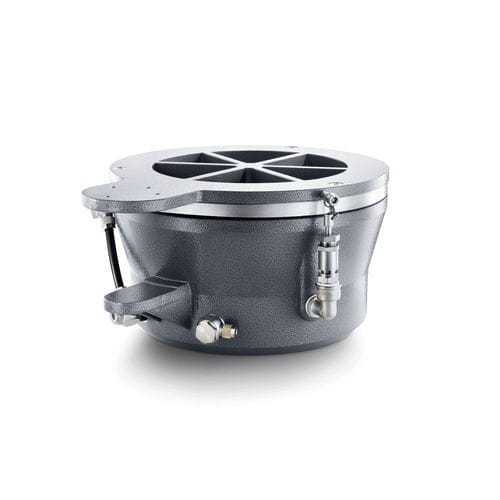

Ressort de compression BIAIR®-ED series

de protectionde frictionà air

Ressort pneumatique à membrane basse fréquence (verticale 2,5 Hz) avec niveau d'amortissement réglable avec précision pour une isolation efficace des vibrations. Fabriqué en fonte d'aluminium, utilisable universellement. DESCRIPTION GÉNÉRALE DU PRODUIT Description du produit L'isolateur à ressort pneumatique à membrane BiAir® est fabriqué en fonte d'aluminium. L'espace d'air est entourée d'une membrane roulante à paroi mince, flexible et résistante à la pression. Le piston repose sur la membrane et est pressé en place par le volume d'air. Cette conception permet d'obtenir une isolation vibratoire très efficace. Afin d'obtenir simultanément le plus grand effet d'amortissement possible, l'intérieur du ressort pneumatique est divisé en deux chambres à air reliées par un tuyau d'air (volume de charge et volume d'amortissement). Une vanne d'étranglement réglable permet de régler la section d'écoulement en fonction de l'effet d'amortissement souhaité depuis l'extérieur. Le frottement du flux d'air généré par la vanne d'étranglement peut créer un effet d'amortissement allant jusqu'à 15 %. L'utilisation de soupapes de sécurité supplémentaires ou d'une limitation mécanique de la course du piston permet d'éviter pratiquement tout endommagement de la membrane de laminage dû à une surpression. DONNÉES TECHNIQUES ET VARIANTES Informations générales concernant le choix et l'utilisation de nos ressorts pneumatiques à membrane BiAir® ED L'amplitude de mouvement maximale admissible dans le plan horizontal est d'environ 1 à 2 mm selon la taille du ressort pneumatique. Lors du choix de la taille du ressort pneumatique, veuillez sélectionner la charge à une pression d'air de 4 bars. Plage de température admissible : -20 °C à +80 °C Outre les solutions standard énumérées ici, nous proposons également de nombreux ressorts pneumatiques avec une course plus importante et une fréquence propre plus basse. Revêtement par poudre en RAL similaire à 7037 gris poussiéreux
