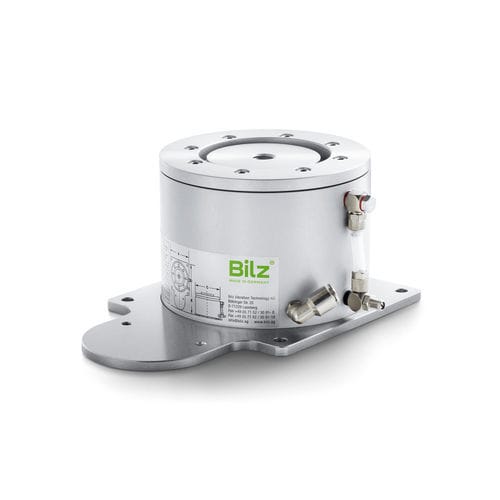

Ressort de compression BIAIR®-ED-AL series

de protectionde frictionà air

Ressort pneumatique à membrane basse fréquence (verticale à partir de 2,5 Hz) avec niveau d'amortissement réglable avec précision pour une isolation efficace des vibrations. Fabriqué en aluminium anodisé, spécialement pour répondre aux exigences élevées en matière de propriétés des matériaux. DESCRIPTION GÉNÉRALE DU PRODUIT Description du produit L'isolateur à ressort pneumatique à membrane BiAir® est fabriqué en aluminium tourné. L'espace d'air est entouré d'une membrane roulante à parois minces, flexible et résistante à la pression. Le piston repose sur la membrane et est pressé par le volume d'air. Cette conception permet d'obtenir une isolation vibratoire très efficace. Afin d'obtenir simultanément un effet d'amortissement maximal, l'intérieur du ressort pneumatique est divisé en deux chambres à air reliées par un tuyau d'air (volume de charge et volume d'amortissement). Une vanne d'étranglement réglable permet de régler la section d'écoulement en fonction de l'effet d'amortissement souhaité depuis l'extérieur. Le frottement du flux d'air généré par la soupape d'étranglement peut créer un effet d'amortissement allant jusqu'à 15 %. L'utilisation de soupapes de sécurité supplémentaires ou d'une limitation mécanique de la course du piston permet d'éviter pratiquement tout endommagement de la membrane de laminage dû à une surpression. DONNÉES TECHNIQUES ET VARIANTES Informations générales sur le choix et l'utilisation de nos ressorts pneumatiques à membrane BiAir®-ED-AL L'amplitude de mouvement maximale admissible dans le plan horizontal se situe entre 1 et 2 mm environ, en fonction de la taille du ressort pneumatique. Lors du choix de la taille du ressort pneumatique, veuillez sélectionner la charge à une pression d'air de 4 bars. Plage de température admissible : -20 °C à +80 °C Outre les solutions standard énumérées ici, nous proposons également de nombreux ressorts pneumatiques avec une course plus importante et une fréquence propre plus basse.
