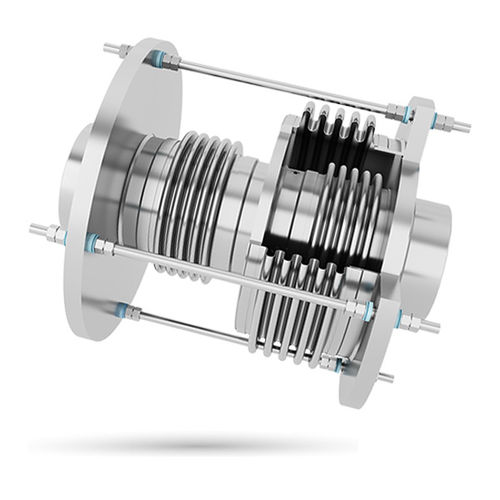

Compensateur de dilatation en métal BM-PB-SHORT

rondà brideaxial

Il s’agit d’un type de compensateur de dilatation métallique équilibré très concret, conçu pour absorber les mouvements axiaux et latéraux tout en retenant l’effort de la pression lorsque l’espace disponible est réduit. Ce compensateur de dilatation a pour principe de base que l’utilisation d’un soufflet de compensation et de deux soufflets en ligne, reliés par des tirants, compense l’effort de la pression. L’effort de la pression exercée sur les soufflets en ligne est équilibré par celui du soufflet de compensation via les tirants. L’objectif de ce type de compensateur de dilatation est de supporter et de compenser l’effort de la pression, de façon à supprimer les ancrages fixes sur la tuyauterie et à réduire les forces et les moments transmis aux brides des équipements délicats contigus jusqu’à un seuil tolérable. Caractéristiques et propriétés Nécessite un espace réduit. Absorbent les mouvements axiaux, latéraux ou bien les deux en fonction de la conception. Retient la pression dans les deux directions. Ne nécessite pas d’ancrages fixes ; les efforts de la pression se compensent entre eux. Requiert un minimum de guides. Transmet des charges minimales aux équipements contigus. Sont utilisés lorsque l’espace disponible est limité, s’il est nécessaire d’absorber des mouvements axiaux et latéraux et s’il n’y a pas la place d’installer des ancrages ou que cela est très difficile.
