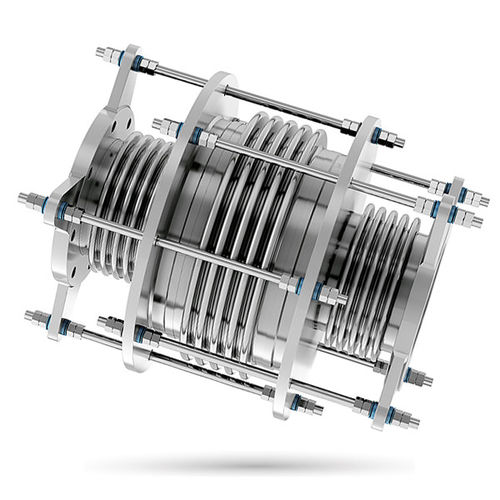

Compensateur de dilatation en métal BM-PB-IN LINE
rondà brideaxial

compensateur de dilatation en métal
compensateur de dilatation en métal
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Matériau
en métal
Forme
rond
Fixation
à bride
Axe de dilatation
axial

Description

Ce compensateur de dilatation a été conçu pour absorber les mouvements axiaux et latéraux tout en retenant l’effort de la pression. Ce compensateur de dilatation a pour principe de base que l’utilisation d’un soufflet de compensation et de deux soufflets en ligne, reliés par des tirants, compense l’effort de la pression. L’effort de la pression agissant sur les soufflets en ligne est équilibré par celui du soufflet de compensation via les tirants. L’objectif de ce type de compensateur de dilatation est de supporter et de compenser l’effort de la pression, de façon à ne pas avoir besoin d’ancrages fixes sur la tuyauterie, et de réduire les forces et les moments transmis aux brides des équipements délicats contigus, jusqu’à un seuil tolérable. Caractéristiques et propriétés Ils absorbent les mouvements axiaux, latéraux ou bien les deux en fonction de la conception. Retient la pression dans les deux directions Ancrages fixes non nécessaires ; les efforts de la pression sont compensés Requiert un minimum de guides Transmet des charges minimales aux équipements contigus Ils sont utilisés lorsqu’il est nécessaire d’absorber des mouvements axiaux et latéraux et qu’il n’y a pas la place d’installer des ancrages ou que cela est très difficile.
