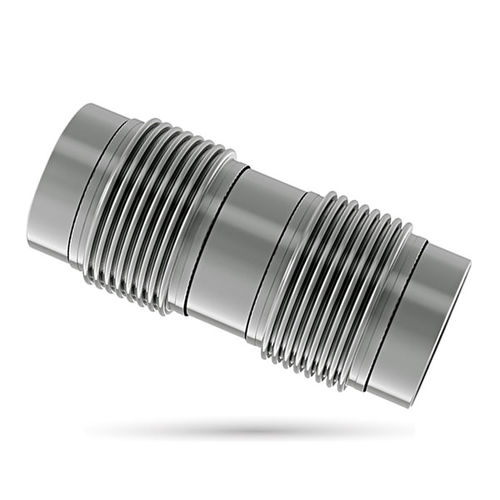

Ce compensateur de dilatation métallique est constitué de deux soufflets avec deux embouts prêts à être soudés à la tuyauterie. Il peut absorber des mouvements dans toutes les directions : axiale, angulaire et latérale. Il est principalement utilisé pour absorber les grands mouvements quels qu’ils soient : axiaux, latéraux ou angulaires. C’est le type le plus simple mais il implique que la tuyauterie soit contrôlée (ancrée et guidée) afin que les mouvements prévus aillent dans la bonne direction et que le fonctionnement soit correct.
Caractéristiques et propriétés
Indiqué pour les basses pressions.
Absorbe les grands mouvements latéraux et axiaux.
Permet des mouvements angulaires.
Ne retient pas l’effort de la pression.
Doit être correctement ancré et guidé.
Ne résiste pas à l’effort exercé par la pression qui doit être supporté par des ancrages fixes dûment conçus.
