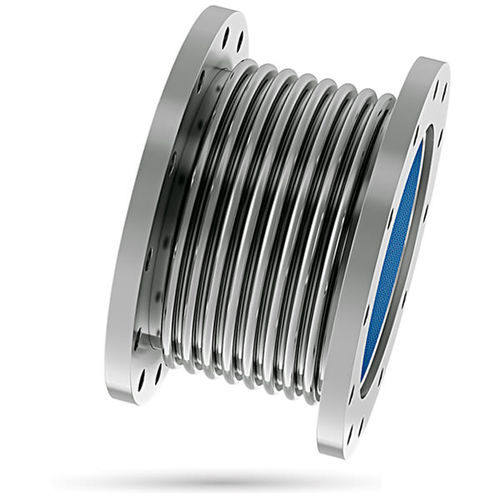

Ce compensateur de dilatation métallique est constitué d’un simple soufflet avec ses raccords. Il peut absorber des mouvements dans n’importe quelle direction : axiale, angulaire et latérale. Il est principalement utilisé pour absorber les dilatations axiales dans le sens de la longueur des tuyauteries droites, même si, selon comment il a été conçu, il peut absorber de petites quantités de mouvements latéraux et angulaires. C’est le type le plus simple mais la tuyauterie doit être contrôlée (ancrée et guidée) pour que les mouvements prévus aillent dans la bonne direction afin d’assurer un fonctionnement correct.
Caractéristiques et propriétés
Le compensateur de dilatation le moins cher.
Ne retient pas l’effort de la pression.
Absorbe des mouvements axiaux, angulaires et latéraux.
Doit être correctement ancré et guidé.
NE RÉSISTE PAS À L’EFFORT EXERCÉ PAR LA PRESSION QUI DOIT ÊTRE SUPPORTÉ PAR DES ANCRAGES FIXES CONÇUS À CETTE FIN. DANS LE CAS CONTRAIRE, L’ÉLONGATION DU COMPENSATEUR AURA DES CONSÉQUENCES DÉSASTREUSES.
