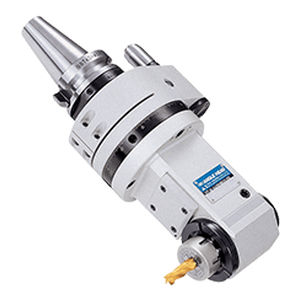

Tête à renvoi d'angle 90° AG90 series

fixepour unité d'usinagefraiseur

Les têtes à angle fixe avec un angle de broche de 90°, combinent les opérations verticales et horizontales sur une seule machine. Elles augmentent la productivité en changeant facilement l'angle de la fraise tout en utilisant le réglage original de la pièce. Cela améliore la précision globale et élimine le potentiel d'erreur créé par les réglages multiples. La variante d'arrosage par la broche des têtes angulaires de type Build-Up et HMC permet un arrosage de 1 000 psi par la broche de la machine-outil et par un orifice réglable au-dessus de l'outil de coupe. La conception compacte minimise le surplomb, ce qui ajoute de la rigidité et de la résistance, tout comme la tige standard BIG-PLUS® pour différentes interfaces. Trois types d'AG90 sont disponibles : Type NBS, type HMC et type Build-Up. Têtes angulaires de type New Baby Chuck Les têtes angulaires de type New Baby Chuck utilisent la rigidité et la précision exceptionnelles du mandrin New Baby et de la pince de serrage New Baby, ce qui permet d'obtenir une grande précision avec moins de faux-rond. Type HMC Les têtes angulaires de type HMC offrent une combinaison de puissance et de capacité d'outils de grand diamètre, grâce au système de mandrin de fraisage Hi-Power de BIG KAISER. Têtes angulaires de type Build-Up Les têtes angulaires de type Build-Up peuvent être équipées d'une large gamme d'adaptateurs pour couvrir la plupart des besoins d'usinage. Type à petit alésage La tête angulaire de type Slender Drive ou à petit alésage est conçue pour pénétrer dans les espaces étroits avec un dégagement limité. Type compact Les têtes angulaires de type compact sont environ 25% plus légères que les unités standard. Le boîtier et la tête sont considérablement réduits. Type Face Mill La tête d'équerre de type Face Mill permet de réaliser des applications de fraisage de face très lourdes.
