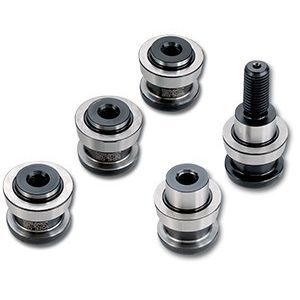

Bouton fileté System 40

cylindriquerond

Les boutons de serrage UNILOCK peuvent être fixés aux dispositifs de fixation ou directement aux pièces à usiner. Nos boutons standard peuvent être montés dans un trou borgne par le bas ou tirés par le haut. Les boutons de serrage standard acceptent les éléments suivants : Option 1 - Boulon traversant - Le boulon est inséré au-delà du bouton de serrage et se visse dans la pièce ou le dispositif de fixation. Option 2 - Vis de réglage captive - La vis de réglage est captive entre le bouton et la pièce ou le dispositif de fixation. (Remarque : cette option n'est pas recommandée pour les boutons de type "B" car il n'y a pas de contrôle de la synchronisation) Option 3 - Retenue par le haut - Le boulon traverse la pièce ou le dispositif de fixation et tire le bouton en position. Les boutons de serrage standard sont dotés d'un bossage de positionnement métrique de Ø 25 mm, rectifié à un ajustement de h6. Ce bossage a une hauteur de 5 mm. Les dimensions globales du bouton de serrage sont de Ø 40 par 40 mm de hauteur. Le bouton SBA est rectifié pour s'adapter au cône central rectifié du mandrin. Cet ajustement établit l'emplacement de la ligne centrale. Cet emplacement sera répété avec une précision supérieure à +/- 0,0002". Orientation du bouton SBALe bouton SBA est rectifié comme une épingle en diamant et oriente votre travail par rapport à la ligne centrale du bouton SBA. Orientation du bouton SBALe bouton SBC est rectifié à une taille inférieure. Il ramènera le bas de la pièce ou du dispositif de fixation sur le haut du mandrin Unilock.
