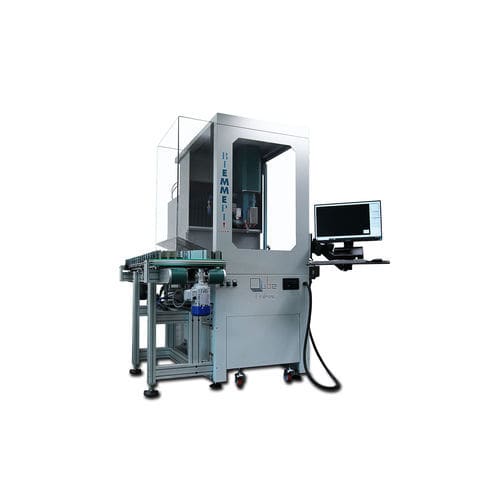

Centre d'usinage CNC 5 axes QUBE FRAMES

vertical20 outilscompact

FRAMES est le centre 5 axes à haute productivité de la gamme QUBE, conçu pour l'usinage de montures en acétate et en alliage léger. Comme toutes les autres machines de la famille QUBE, il hérite également de sa caractéristique distinctive : chaque axe a une course de 300 mm, de manière à former une zone de travail égale à un cube de 300 mm de côté. QUBE FRAMES a été développé dans le but de construire un centre d'usinage à 5 axes pour la production de cadres, compact et facile à équiper, mais aussi rapide, afin de garantir des temps d'usinage réduits. Le centre d'usinage est équipé d'un système de changement automatique d'outils et d'un magasin de 20 outils. La broche verticale refroidie par liquide a une puissance de 2,6 kW (S1) et une vitesse de rotation maximale de 45 000 tr/min. Le porte-outil est de type HSK 25, tandis que la pince de serrage est de type ER 16. La vitesse maximale des axes linéaires est de 50 000 mm/min et la vitesse maximale des axes rotatifs est de 30 000 degrés/min. QUBE FRAMES est équipé d'un système de chargement/déchargement automatique des pièces. Le crib de bandes vierges est équipé d'un convoyeur à bande à zone d'arrêt unique et peut contenir jusqu'à 200 bandes vierges. Le centre d'usinage est doté d'un système révolutionnaire de positionnement des pièces, qui permet de réaliser différents modèles de façades de cadres sans avoir à reprogrammer les cycles de chargement et de transfert des bandes vierges ni à effectuer aucun réglage mécanique, car l'étau autocentrant gère automatiquement le positionnement des usinages intérieurs et extérieurs. Une autre caractéristique très spéciale de QUBE FRAMES permet de former le nez directement à bord. Le bras de chargement est également équipé d'une pince de serrage rotative qui permet d'incliner la pièce pendant l'usinage afin de pouvoir travailler sur les deux faces avant du cadre.
