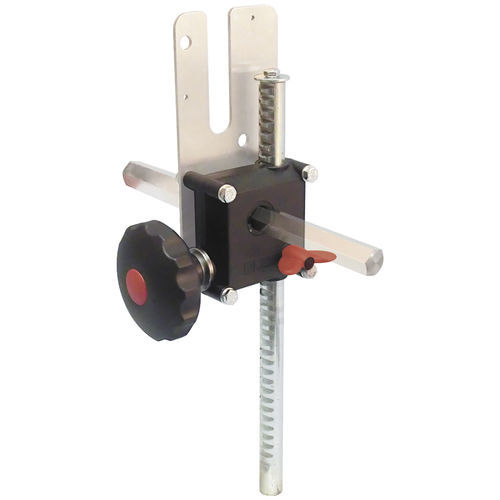

Positionneur manuel 4678

linéaire1 axe

Utilisation : en maintenant le cric en place, il est possible de soulever ou d'abaisser les charges fixées en haut du rack. D'autre part, en fixant la crémaillère, on déplace le réducteur, sur lequel on peut fixer des supports d'accessoires ou des plaques. Convient aux applications où la charge à manipuler nécessite un couple supérieur à 4,5 Nm (limite de la version Part 4700). Livré complet avec réducteur, crémaillère, bouton et frein. Caractéristiques : corps du réducteur en polyamide renforcé, 1 vis sans fin en acier phosphaté, 1 roue dentée en métal renforcé, 1 crémaillère en acier galvanisé avec butée composée d'une vis à tête hexagonale UNI5739 M6x25 et d'une rondelle M6, 1 bouton fixé avec une vis à tête hexagonale UNI5739 M6x12 et une rondelle M6 et 1 bouchon en polyamide, 4 vis à tête hexagonale UNI5739 M6x55, 4 écrous autobloquants UNI7474 M6 et des rondelles M6. Matériau des écrous et des boulons, voir le tableau. Jeu axial de la crémaillère : 0.5 mm ÷ 1,0 mm Angle de désalignement max. de la crémaillère : 1° Couleurs : Le corps noir distingue le vérin avec un couple transmissible de 12 Nm de la version 4,5 Nm (orange) Partie 4700. Avertissement : Le frein empêche toute perte de position causée par des facteurs externes (par exemple des vibrations) ; si vous utilisez le bouton pour vous déplacer, le frein ne bloquera pas complètement la position afin de protéger les dispositifs de transmission internes.
