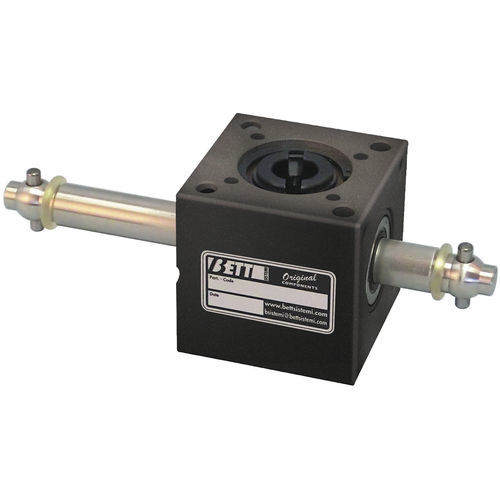

Renvoi d'angle 90° 4653à arbre creuxen acier inoxydable
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Construction
- 90°, à arbre creux
- Matériau
- en acier inoxydable
Description
Utilisation : il permet de ralentir et de synchroniser la transmission des mouvements - idéal pour relier les ponts de changement de format entre eux.
Etat de livraison 1 corps de pignon en aluminium (voir Finitions sur le tableau), 1 arbre en acier inoxydable, 2 engrenages en acier phosphaté (voir Finitions sur le tableau), 2 goupilles cylindriques en acier UNI6364, 3 roulements avec joints coulissants, 2 joints toriques en polyuréthane, visserie en acier galvanisé.
Rapport de réduction i=1.
Jeu angulaire de sortie : ≈1°
Caractéristiques : peut être équipé de brides sur les 4 côtés.
Fonctionnement : STEP-BY-STEP (PAS de fonctionnement en continu).
Max. 120 tr/min avec un couple maximum de 5 Nm.
Max. 70 tr/min avec un couple compris entre 5,1 et 10 Nm.
Durée maximale : 1 min ; rapport marche/arrêt=1/10 (max 10%).
Entretien : pas nécessaire, lubrifié à vie.
---
