Vanne à membrane WW-757-66-U
hydrauliqueà commande hydrauliqueà flotteur

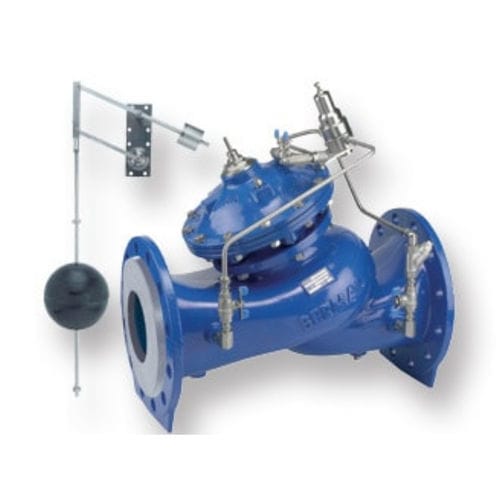

Vanne à membrane - WW-757-66-U - BERMAD CS Ltd - hydraulique / à commande hydraulique / à flotteur
Vanne à membrane - WW-757-66-U - BERMAD CS Ltd - hydraulique / à commande hydraulique / à flotteur
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à membrane
Actionnement
hydraulique, à commande hydraulique, à flotteur
Fonction
de contrôle de débit, de réglage, de contrôle de niveau
Corps
double
Applications
pour réservoir, pour réducteur, pour canalisations
Autres fonctions
de réduction, pour remplissage
Autres caractéristiques
en ligne, à deux niveaux
DN

Max: 900 mm
(35,433 in)

Min: 40 mm
(1,575 in)

Pression

16 bar, 25 bar
(232,1 psi, 362,6 psi)

Température

80 °C
(176 °F)

Description

La vanne de contrôle de niveau et de débit modèle 757-66-U avec flotteur vertical à double niveau est une vanne de contrôle à commande hydraulique, actionnée par une membrane, qui régule le remplissage du réservoir. La vanne s’ouvre hydrauliquement au niveau bas prédéfini et se ferme au niveau haut prédéfini. Pendant le remplissage, il limite le débit à un maximum prédéfini, indépendamment des fluctuations de la pression en amont ou du niveau du réservoir. CARACTÉRISTIQUES ET AVANTAGES DU PRODUIT Entraînement par la pression de ligne – Fonctionnement indépendant Commande de flotteur hydraulique à double niveau Utilisation Marche/Arrêt Faible risque de cavitation Rafraîchissement inhérent au réservoir Débitmètre hydraulique (installation en aval) Pas de pièces mobiles Pas de composants électroniques Large plage de réglage du débit Protection contre les dommages dus à la cavitation Conception à double chambre Réaction modérée de la vanne Membrane protégée Installation externe Accès facile à la vanne et au flotteur Réglage aisé du niveau Réparation possible en ligne – Maintenance facile Conception évolutive – fonctionnalités faciles à rajouter APPLICATIONS TYPES DES PRODUITS Applications types Lignes alimentées par gravité Les solutions alternatives pour répondre aux exigences évidentes de réduction de la pression associées aux canalisations à haute altitude différentielle sont les suivantes : Les détendeurs de pression en série (voir la documentation de BERMAD : Réducteur de pression proportionnel, modèle 720-PD) Réservoirs à rupture de pression séquentielle Lorsque des réservoirs briseurs de pression existent déjà ou sont spécifiés, voici quelques points à considérer :
