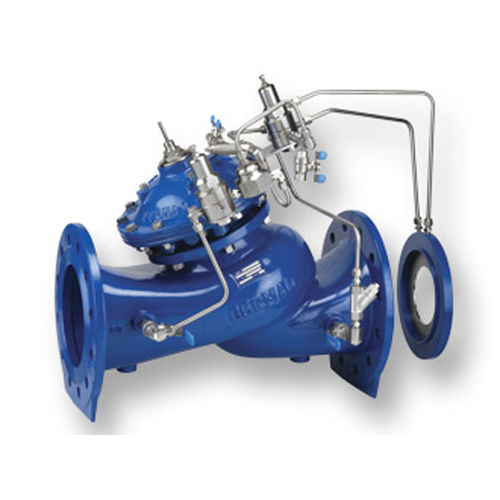

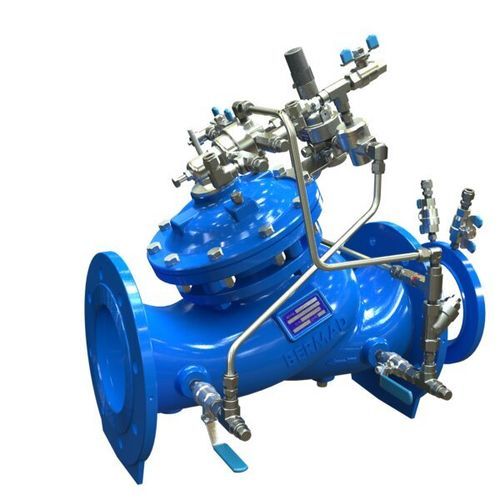

Vanne à membrane WW-792-U

à commande hydrauliquede réduction de pressionpour l'eau

La vanne de réduction de pression à contrôle d’éclatement & modèle 792-U est une vanne de contrôle à commande hydraulique, actionnée par une membrane, avec deux fonctions indépendantes. Lorsque le débit est inférieur au réglage, elle réduit la pression amont plus élevée pour abaisser la pression aval préréglée, quelle que soit la variation de la demande ou de la pression amont. Lorsqu’elle détecte un débit supérieur au réglage, elle ferme hermétiquement et se verrouille (jusqu’à ce qu’elle soit réarmée manuellement). CARACTÉRISTIQUES ET AVANTAGES DU PRODUIT Entraînement par la pression de ligne – Fonctionnement indépendant. Débitmètre hydraulique (installation en amont) -Aucune pièce mobile -Aucun composant électronique -Aucun besoin de redresser le débit -Régulateur hydraulique sensible – Fenêtre de réglage étroite. Réparable en ligne – Maintenance facile. Conception double chambre -Réaction modérée de la vanne -Membrane protégée Corps large en « Y » ou à angle – Perte de pression minimisée. Sans obstacles, passage intégral – Fiabilité totale Siège surélevé en inox – Résiste à la cavitation. Écoulement semi-direct – Pas de turbulence de l’écoulement. Bouchon d’étranglement V-Port – Stabilité du débit faible. APPLICATIONS TYPES DES PRODUITS Applications types Vannes de contrôle d’éclatement dans un réseau Tout réseau d’eau est vulnérable aux éclatements, qu’ils soient dus à des problèmes de système ou à des dommages mécaniques externes. Cette illustration montre un réservoir alimentant une ligne descendante avec des consommateurs d’altitude inférieure. Chaque modèle 792-U protège les consommateurs des étages inférieurs. Il réduit leur pression d’alimentation et,
