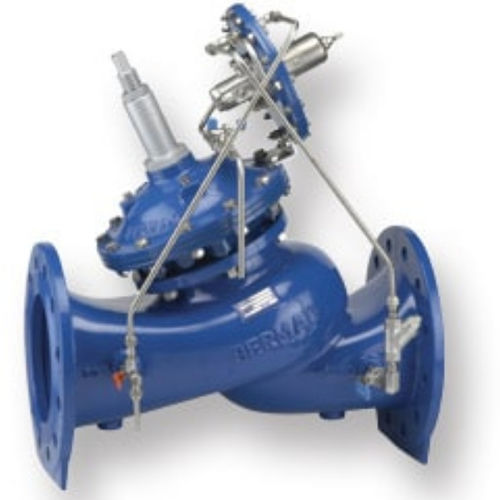

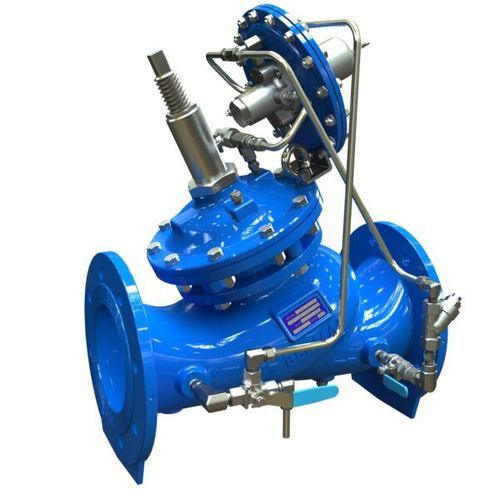

La vanne de contrôle d’éclatement modèle 790-M est une vanne de contrôle à commande hydraulique, actionnée par une membrane qui, lorsqu’elle détecte un débit supérieur au réglage, se ferme et se verrouille de manière étanche jusqu’à ce qu’elle soit réarmée manuellement. Tant que le débit est inférieur à la consigne de réglage, la vanne reste complètement ouverte réduisant ainsi les pertes de charge.
CARACTÉRISTIQUES ET AVANTAGES DU PRODUIT
Entraînement par la pression de ligne – Fonctionnement indépendant
Limiteur d’ouverture mécanique
Réglable sur place
Pas de pièces mobiles
Pas de composants électroniques
Pilote hydraulique très sensible
Nécessite un minimum de vanne
Fenêtre de réglage étroite
Réparable en ligne – Maintenance facile
Double chambre
Réactions douces et modérées
Membrane protégée
Pas de ressort – Ouverture complète
Conception évolutive – fonctionnalités faciles à rajouter
Corps large En « Y » ou à angle – Perte de pression minimisée
Sans obstacle, à fond de train – Fiabilité sans faille
APPLICATIONS TYPES DES PRODUITS
Applications
types
Vannes de contrôle d’éclatement dans un réseau
Tout réseau d’eau est vulnérable aux éclatements, qu’ils soient dus à des problèmes de système ou à des dommages mécaniques externes. Cette illustration montre un réservoir alimentant une ligne descendante avec des consommateurs d’altitude inférieure. En cas d’éclatement, chaque modèle 790-M protège contre l’inondation des consommateurs situés à une altitude inférieure. Le modèle 790-M, installé à la sortie du réservoir, protège également contre la vidange du réservoir.
