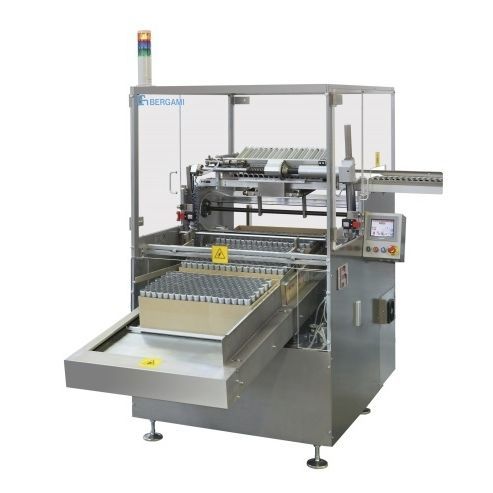

Système de déchargement de remplissage CT

automatique

Les boîtes chargées de tubes vides, dont les extrémités ouvertes sont tournées vers le haut, sont placées manuellement sur le convoyeur de transport et poussées en position de ramassage des tubes par des pattes d'entraînement fixées à la chaîne du convoyeur. Dès que les tubes sont placés dans la position appropriée, les mandrins d'un râteau de ramassage plongent dans les extrémités ouvertes des tubes. La première rangée de tubes est soulevée de la boîte, pivotée sur le convoyeur d'alimentation des tubes et dénudée sur le convoyeur par un râteau de dénudage, d'où les tubes sont finalement acheminés vers la machine de remplissage de tubes. La boîte de tubes est vidée rangée par rangée. Le réglage de la machine pour une taille de tube différente est très simple : un programme différent est sélectionné sur l'IHM de la machine et les nouvelles valeurs sont réglées sur les compteurs numériques. Les râteaux de prise et de dépose du tube sont échangés pour correspondre au nouveau diamètre du tube. La machine est maintenant prête pour la nouvelle taille de tube. La série de machines d'alimentation de tubes CT est équipée de son propre entraînement et peut être configurée et exploitée en tant qu'unité autonome sans la machine de remplissage de tubes. Caractéristiques techniques - Diamètre du tube (mm) 12,7 - 60 - Longueur totale du tube (mm) 75 - 250 - Dimensions maximales du boîtier (mm) 650x450x260 - Rendement (tubes/minute) 300
