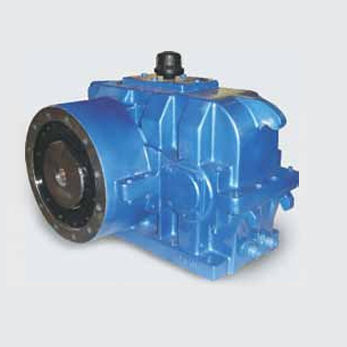

Réducteur à couple conique SBH

à engrenage hélicoïdalcoaxialpour extrudeuse monovis

Les réducteurs d'extrudeuses ELECON Make sont le résultat d'une recherche et d'un développement intensifs au sein de l'entreprise. Les réducteurs sont conçus pour répondre aux exigences et aux conditions rencontrées dans le processus d'extrusion. Un couple élevé est nécessaire pour pressuriser et plastifier le matériau de moulage, c'est pourquoi les réducteurs sont conçus en conséquence. Des butées à rouleaux sphériques sont utilisées sur la ligne de sortie pour absorber une poussée axiale élevée. Les réducteurs sont disponibles avec un arbre à droite. Les réducteurs d'extrudeuse ELECON sont équipés d'un palier de butée sphérique élargi monté à l'avant du carter. Cette conception intelligente sépare les charges externes de la partie du carter qui transmet le couple. Nous avons incorporé la dernière génération de roulements qui redéfinit littéralement les limites de conception des roulements à rotule sur rouleaux. Selon leurs fonctions, ces assemblages sont conçus indépendamment les uns des autres. Gamme de production : - La série SBH comprend des tailles allant de 110 à 315, avec des rapports de 6,3 à 22,4, couvertes dans ce catalogue. Tous les rapports sont réducteurs et définis comme le rapport entre la vitesse d'entrée et la vitesse de sortie. Les rapports de double réduction sont exacts à ±3%. - Roulements à rouleaux auto-aligneurs axiaux des séries 293....E et 294....E. - Les arbres de sortie creux sont normalement fabriqués avec une clavette simple ; cependant, des clavettes doubles ou des alésages cannelés peuvent également être fournis sur demande spécifique. - Clés et rainures de clavette sur les arbres selon DIN6885. - Les unités peuvent fonctionner dans les deux sens de rotation
