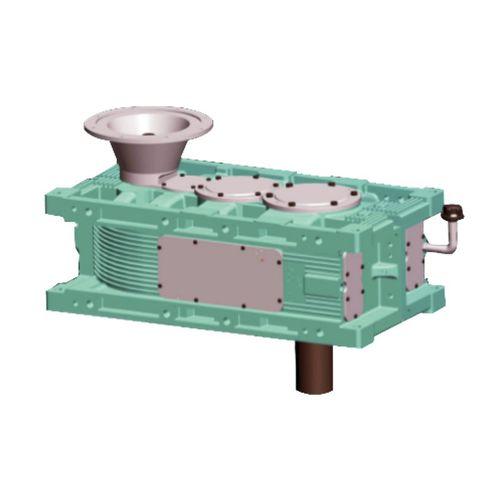

Réducteur à couple conique

à engrenage hélicoïdalorthogonalà arbre plein

Les réducteurs ELECON des séries "AH3" et "AB3" sont des réducteurs à triple réduction à arbre parallèle hélicoïdal et à arbre conique hélicoïdal à angle droit avec des caractéristiques de conception spéciales adaptées à toutes les applications verticales. La série couvre les tailles de 19 à 26 avec des rapports de 20 : 1 à 100 : 1. Les réducteurs sont spécialement conçus pour les entraînements verticaux et présentent des caractéristiques essentielles telles qu'une disposition en puits sec, des roulements d'arbre de sortie à capacité extra-lourde pour supporter la charge externe, etc. Les réducteurs à engrenages hélicoïdaux sont fournis avec des adaptateurs pour le montage du moteur, un accouplement flexible à l'entrée et un accouplement rigide à la sortie (en option) correspondant à des exigences spécifiques. Réducteurs ELECON pour agitateurs / mélangeurs / aérateurs : Description Les agitateurs/mélangeurs sont utilisés dans les applications chimiques, pharmaceutiques, cosmétiques et alimentaires. La diversité des exigences de l'application et des médias utilisés nécessite des conceptions d'usine personnalisées. Le réducteur est normalement monté verticalement sur la cuve de l'agitateur/mélangeur. Outre la transmission du couple, il absorbe également les charges axiales et radiales résultant des spécifications de l'application. Les réducteurs ELECON pour les entraînements d'agitateurs/mélangeurs sont équipés d'un arbre de sortie standard/renforcé et de paliers à contact roulant à cet effet. Pour les agitateurs/mélangeurs à usage intensif, les charges axiales sont très lourdes. Dans ce cas, ELECON peut fournir des solutions de réducteurs verticaux avec un palier de butée supplémentaire. Avantages : Grande fiabilité opérationnelle Standard / Roulements renforcés En option, pour les applications lourdes avec un palier de butée supplémentaire Versions personnalisées possibles, bride spéciale du côté de la sortie pour le montage sur l'agitateur Arbre de sortie extra-fort
