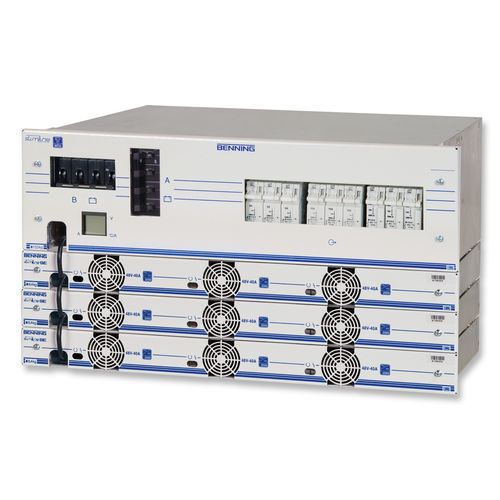

Alimentation électrique DC/DC SLIMLINE SE

rackableISOmodulaire

Les systèmes d'alimentation électrique SLIMLINE SE sont construits à partir de modules individuels d'une puissance de 800 W (SLIMLINE 800 SE) et 2000 W (SLIMLINE 2000 SE). Les modules du redresseur SLIMLINE SE sont installés dans des racks 1U de 19 pouces. Chaque rack peut accueillir jusqu'à cinq modules SE 48V-800 ou trois modules SE 48V-2000. Il est possible de créer des systèmes présentant différentes capacités de batteries et configurations de consommateurs. Les modules de distribution sont conçus pour s'intégrer dans des racks de 19 pouces et 1 ou 3 unités de hauteur (UH) selon la puissance requise. Le rack redresseur, les modules de redresseur, les dispositifs de protection de la batterie et l'équipement de distribution de sortie forment un système d'alimentation SLIMLINE SE modulaire complet (Système Modulaire SLIMLINE ≡ SMS). Le système d'alimentation électrique de BENNING présentant la plus faible capacité (le SMS 2400 SE) peut accueillir jusqu'à trois modules redresseurs (48V-800 SE) dans un rack 19 pouces 1 UH avec une unité de protection de batterie et de distribution utilisateur (4000 SE) dans un second rack 19 pouces 1 UH. Le SMS 4000 SE permet de délivrer une puissance maximale de 4000 W. Ce système d'alimentation est constitué d'un rack 1UH avec jusqu'à cinq modules redresseurs (48V-800 SE) plus l'unité de protection de batterie et de distribution utilisateur 4000 SE. Des puissances plus importantes sont possibles, jusqu'à 6 000 W (SMS 6000 SE) si l'on utilise les modules 48V-2000 SE. Un rack 19 pouces 1 UH peut accueillir jusqu'à trois redresseurs et se combiner avec l'unité de protection de batterie et de distribution au consommateur 6000 SE.
