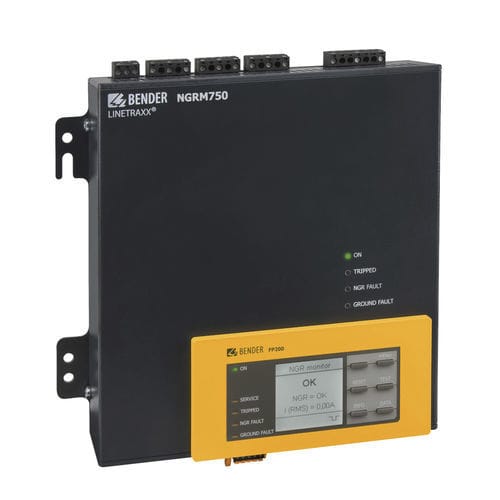

Système de surveillance de résistance de mise à la terre LINETRAXX® NGRM750

de transformateurModbusEthernet

Le moniteur de résistance de mise à la terre du neutre NGRM750 détecte les défaillances de résistance de mise à la terre et les défauts de mise à la terre et surveille les tensions de ligne. Il est destiné à être utilisé dans les systèmes électriques commerciaux et industriels à faible résistance de mise à la terre (LRG). Il s'agit d'un appareil avancé qui permet de surveiller : - Le courant à travers la résistance de mise à la terre du neutre (NGR) - la tension entre le point neutre du transformateur ou du générateur et la terre (chute de tension aux bornes de la résistance NGR) - La défaillance de la NGR (ouverte), y compris la défaillance des connexions entre le neutre et la terre - Tensions ligne à ligne et ligne à la terre Un avantage pour de nombreux utilisateurs est l'interface utilisateur multilingue qui permet de lire les valeurs et de programmer dans sa langue maternelle Il est conçu pour être facilement adapté avec une interface homme-machine (IHM) montable sur panneau. Si vous préférez, le relais peut facilement être programmé via le serveur web intégré. Les NGRM750 peuvent facilement se connecter à un système de supervision avec des communications Modbus TCP/IP ou RTU. Pour les applications de mise à la terre de générateurs ou de transformateurs à des altitudes extrêmes, le NGRM750 offre une capacité de 5 000 m au-dessus du niveau de la mer. Il s'agit d'une solution idéale, facile à adapter aux applications LRG existantes ou à installer en usine dans de nouveaux ensembles LRG. Les capacités vont jusqu'à 25 kV et 2 000 A. - Détermination du RNGR avec des méthodes de mesure passives et actives - Surveillance continue du RNGR même si l'installation est hors tension - Alarme ou déclenchement en cas de défaut de terre - Surveillance du courant INGR - Surveillance de la tension UNGR - Indication de la phase défectueuse (en option ; jusqu'à 690 V en couplage direct, sinon via des transformateurs de potentiel) - Communication Ethernet - Serveur web
