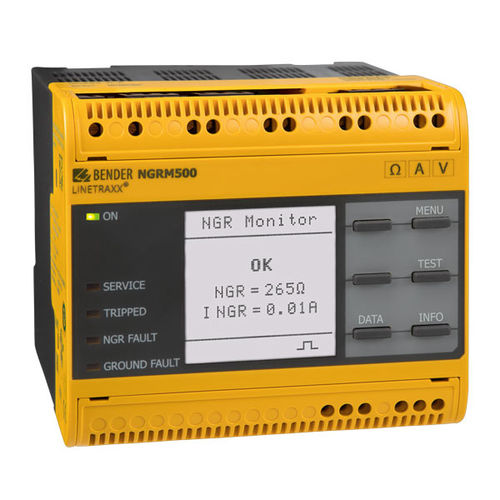

Système de surveillance de résistance de mise à la terre LINETRAXX® NGRM500

de mesurede réseau de distribution d'énergieEthernet

Le NGRM500 est exclusivement destiné à une utilisation dans des systèmes mis à la terre par haute résistance. Dans ces systèmes, le NGRM500 surveille • le courant via la résistance de mise à la terre du neutre (NGR), • la tension entre le point neutre du transformateur et la terre (chute de tension via la résistance de mise à la terre du neutre (NGR)), • l'état de la résistance de mise à la terre du neutre (NGR). Dans tous les cas, il est nécessaire d'adapter sur site le système aux installations et aux conditions d'application via un paramétrage personnalisé afin de pouvoir répondre aux exigences des normes. • Détermination de RNGR avec un procédé de mesure passif ou actif • Surveillance permanente du RNGR et ce, même lorsque l'installation est déconnectée • Avertissement ou coupure en cas de défaut à la terre • Surveillance du courant INGR • Surveillance de la tension UNGR • Communication éthernet • Serveur web • Sélection de la langue (allemand, anglais GB et US, espagnol, français) • Touche de contrôle (interne, externe) avec/sans déclenchement • Analyse FFT des signaux de mesure • Pulseur pour la localisation manuelle de défauts à la terre • Relais de détection d'un défaut à la terre ou d'un défaut de résistance • Relais de coupure de l'installation après un temps réglable • Combinable avec le RCMS… pour la coupure automatique de départs d'alimentation (feeder) • Interface utilisateur graphique • Bloc d'alimentation à domaine d'alimentation étendu intégré pour le fonctionnement du contrôleur NGR • Utilisation jusqu'à 2000 m au-dessus du niveau de la mer • Mémorisation des défauts / historique
