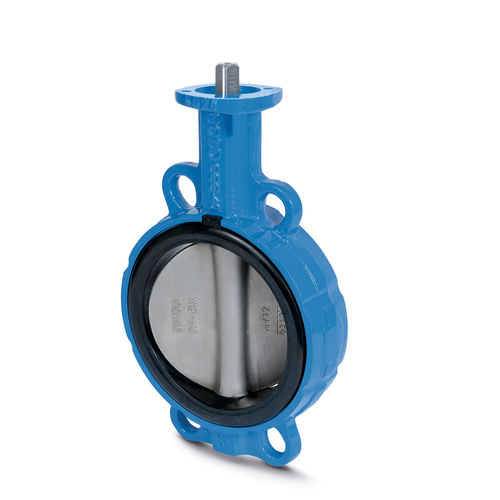

Vanne papillon

manuelled'isolementpour l'eau

Robinet à papillon centré sur la plaquette La vanne papillon centrale " gamme GOLD " est la solution de base pour les fonctions d'isolation bidirectionnelle au moyen d'une vanne papillon. C'est le choix idéal pour une installation entre deux brides de tuyauterie, ou en bout de tuyauterie. En raison de sa dimension face à face extrêmement courte, la vanne est très compacte. Par conséquent, elle permet également de dimensionner les bâtiments environnants de manière très compacte et rentable. Comme le corps de la vanne est entièrement recouvert d'un joint en caoutchouc, ce type de vanne peut être utilisé dans de nombreuses applications en adaptant simplement le revêtement ou le matériau du disque aux exigences de l'application sans effort particulier. La vanne convient à une utilisation bidirectionnelle et est étanche dans les deux sens. Selon les normes EN 593, EN 1074-1 et 1074-2 DN32 à 700 PN10 à 16 Corps en fonte ductile avec revêtement époxy Disque GGG-40 ou AISI-316, autres matériaux sur demande Bride supérieure conforme à la norme ISO 5211 avec arbre libre pour le raccordement du système d'actionnement Compatible avec la bride selon EN1092-2 / PN10 ou 16 Fermeture dans le sens des aiguilles d'une montre Dimension face à face selon la norme EN 558 / Série 20
