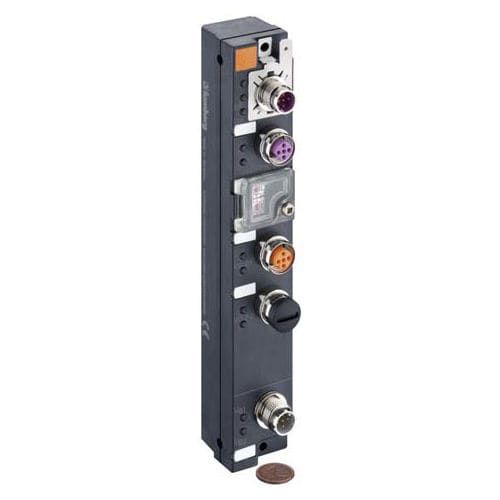

Coupleur de bus 0940 CSL 601

électroniqued'E/Sde bus CANopen

Numéro d'ordre : 89975 Type0940 : CSL 601 Description:Module coupleur de bus LioN-Link BusHead IP 67, CANopen®-Slave, pour la connexion entre le bus de terrain de niveau supérieur et les modules d'E/S indépendants du bus de terrain, avec connexion de bus M12, commutateurs rotatifs pour l'adressage, connexion LioN-Link M12, connexion d'alimentation M12. Standard : Tête de bus pour les modules standard de LioN-Link. Disponibilité : disponible Diagnostic Diagnostic de l'état de la communication, des pannes de modules et des défauts de périphérie dans le système Link Remarque Un maximum de 16 modules d'entrée/sortie LioN-Link peuvent être exploités sur ce BusHead. L'application de ces produits dans des environnements difficiles doit toujours être vérifiée avant l'utilisation. Spécifications sujettes à modification. Couleur du logement noir Caractéristiques du produit Résistance aux vibrations, Résistance à l'huile Classification Têtes de bus LioN-Link de la classe Belden La marque Belden Lumberg-Automation Données mécaniques Poids 200 g Dimensions (L x H x P) 30 mm x 182,4 mm x 40,4 mm Conditions environnementales Température ambiante -10 ºC ... 60 ºC Degré de protection (IP), monté IP67 Matériel Matériau du boîtier / Corps moulé PBT Approbations Agréments UL Système de bus Système de bus de terrain CANopen Connexion de bus M12, codée A Nombre de contacts 5 Vitesse de transmission 1 Mbit/s Plage d'adresses 1 déc. ... 99 déc. Commutateurs d'adresse rotatifs 1 déc. ... 99 déc. Adresse par défaut 63 déc. Interface du bus de terrain d'approvisionnement Interface de bus de terrain d'approvisionnement États-Unis Tension nominale (interface de bus de terrain d'alimentation) 24 V DC Plage de tension (interface de bus de terrain d'alimentation) 11 - 30 V DC Consommation de courant (interface de bus de terrain d'alimentation) 10 mA Protection contre l'inversion de polarité (Supply Fieldbus Interface) Oui Indicateur de fonction (interface de bus de terrain d'alimentation) LED verte
