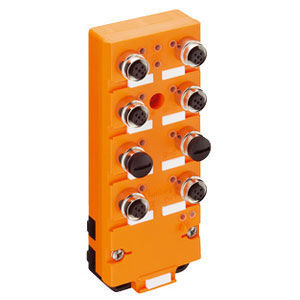

Module E/S numérique 0910 ASL 408

AS-Interface4 entrées numériquesà 4 sorties numériques

N° d'ordre : 10933 Type:0910 ASL 408 Description : module de câble plat AS-Interface avec 4 entrées numériques pour connecter des capteurs standard et 4 sorties numériques pour connecter des actionneurs standard, prise combinée FIXCON/M12, interface infrarouge pour l'adressage Disponibilité : disponible Diagnostic Selon la spécification AS-Interface 2.1, les erreurs de périphérie comme les courts-circuits ou les surcharges peuvent être envoyées au maître sous la forme d'un diagnostic de groupe. Dans de plus, une LED d'état est présente sur l'esclave concerné. Note Les canaux d'entrée sont reliés entre eux. Cela permet une plus grande souplesse de connexion (voir l'affectation des broches). En cas de connexion d'un capteur à deux canaux à prise d'entrée 1 ou 3, un autre capteur ne doit pas être branché à la prise d'entrée 2 ou 4 respectivement en raison du câblage en Y des entrées. L'application de ces produits dans des environnements difficiles doit toujours être vérifiée avant l'utilisation. Spécifications sujettes à modification. Couleur du boîtier orange Caractéristiques du produit Résistance à l'huile, Résistance à la CEM, Résistance aux vibrations Classification Modules d'E/S de classe Belden avec entrées et sorties numériques (DI/DO) La marque Belden Lumberg-Automation Données mécaniques Poids 300 g Dimensions (L x H x P) 60 mm x 152 mm x 35,8 mm Conditions environnementales Température ambiante -25 ºC ... 80 ºC Degré de protection (IP), monté IP67 Matériel Matériau du boîtier / Corps moulé PUR Approbations Agréments UL Système de bus Système de bus de terrain AS-Interface Version 2.1 Connexion au bus Connexion au câble plat ASI Profil AS-Interface Device Indentification : S 7.F.E ; configuration des E/S : 7 hex ; code d'identification : F hex ; code ID2 : E hex Soutien à l'adressage A/B Non Interface du bus de terrain d'approvisionnement Fournir une interface de bus de terrain AS-Interface net
