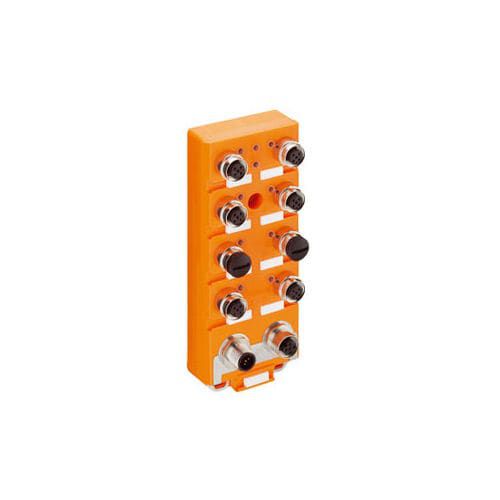

Module E/S numérique 0910 ASL 146

AS-Interface4 entrées numériquesà 4 sorties numériques

N° de commande : 107972 Type:0910 ASL 146 Description:Module AS-Interface avec connexion par bus M12 et 4 entrées numériques pour capteurs à 2 ou 3 fils ainsi que 4 sorties numériques pour connecter des actionneurs standard, prise M12 Disponibilité : disponible Diagnostics Les défauts périphériques tels que les courts-circuits ou les surcharges sont signalés au maître sous forme de diagnostics de groupe. En outre, chaque esclave est équipé d'une LED de diagnostic. Note Ce module AS-Interface est conforme à la spécification AS-i 3.0 et ne peut être utilisé qu'avec un maître, qui supporte également la version 3.0. Les canaux d'entrée et de sortie sont connectés par paires du côté du signal. Cela permet une plus grande variété de connexions (voir l'affectation des broches). Lors de la connexion d'un capteur/actionneur à double canal à la prise d'entrée/sortie 1 ou 3, les prises 2 et 4 ne peuvent pas être connectées à un autre capteur/actionneur en raison du câblage croisé des entrées/sorties. L'utilisation de ces produits dans des médias agressifs doivent être contrôlés au cas par cas. Sous réserve de modifications techniques ! Couleur du boîtier orange Caractéristiques du produit Résistance à l'huile, Résistance à la CEM, Résistance aux vibrations Classification Modules d'E/S de classe Belden avec entrées et sorties numériques (DI/DO) La marque Belden Lumberg-Automation Données mécaniques Poids 300 g Dimensions (L x H x P) 60 mm x 152 mm x 35,8 mm Conditions environnementales Température ambiante -25 ºC ... 80 ºC Degré de protection (IP), monté IP67 Matériel Matériau du boîtier / Corps moulé PUR Approbations Approbations UL en cours Système de bus Système de bus de terrain AS-Interface Version 3.0 Connexion de bus M12, codée A Nombre de contacts 4 Profil AS-Interface Device Indentification : S-7.A7 ; configuration des entrées/sorties : 7 hex ; code d'identification : Un hexagone ; code ID2 : 7 hex
