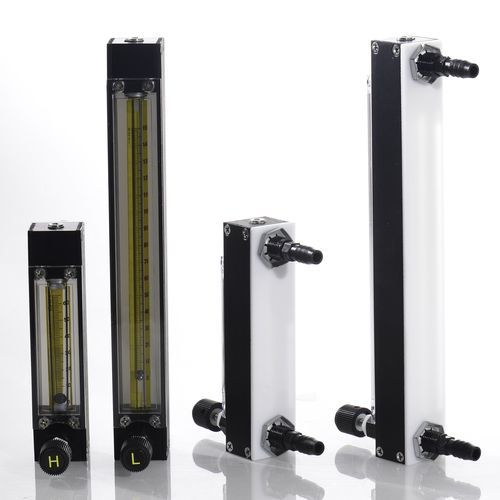

Débitmètre volumique H4040 series

pour laboratoire

Utilisés pour les mesures de débit en laboratoire, les flux de processus dans les usines pilotes, le dosage des gaz porteurs en chromatographie, l'indication et le contrôle des gaz dans les processus de fabrication et pour l'indication des débits dans les systèmes de pompage ou d'écoulement. Fabriqués en verre borosilicate à paroi épaisse et résistant aux chocs, ces débitmètres peuvent être utilisés à des pressions de fonctionnement allant jusqu'à 200 p.s.i.g. et à des températures maximales de 121ºC (250ºF). Ils sont équipés d'échelles en céramique fondue dont la précision est de ±2% de la pleine échelle. La répétabilité est de 0,25 %. Les alésages uniformément coniques sont dotés de guides à nervures internes pour stabiliser les flotteurs en verre, en acier inoxydable ou en carboloy. La mesure du débit est effectuée en lisant le centre du flotteur sur l'échelle universelle. Le nombre sur l'échelle correspond à un débit pour le fluide ou le gaz donné sur un tableau d'étalonnage qui est fourni. Les débitmètres sont disponibles en quatre modèles. échelle de 65 mm, tailles 1-6 et échelle de 150 mm, tailles 1-5. Les échelles millimétriques indiquent la hauteur à laquelle le flotteur s'élève dans le débitmètre et sont corrélées à des débits spécifiques grâce à l'utilisation de fiches ou de courbes d'étalonnage appropriées. Les échelles de ce type permettent d'utiliser un débitmètre donné pour un grand nombre de fluides différents dans diverses conditions de pression et de température. Les débitmètres sont logés dans un cadre en aluminium anodisé noir qui comporte un verrouillage exclusif du tube pour empêcher toute rotation pendant le verrouillage. Une fois en place, le débitmètre ne se déplace pas sous l'effet de la pression ou du vide. Une loupe spéciale s'étend sur toute la longueur de l'échelle pour faciliter la lecture des mesures de débit. Les connecteurs de tubes sont montés à l'arrière pour être fixés à un instrument lorsqu'ils sont utilisés comme support de banc.
